【FAQ】DE25-Nano 开发板的external JTAG header J3 的正确使用

[复制链接]
发表于 2026-4-23 11:53:13 | 显示全部楼层 |阅读模式
本帖最后由 Doreen 于 2026-4-24 09:51 编辑

https://www.cnblogs.com/DoreenLiu/p/19914241

有客户参考DE25-Nano_User_manual_revB.pdf的3.7章节内容:

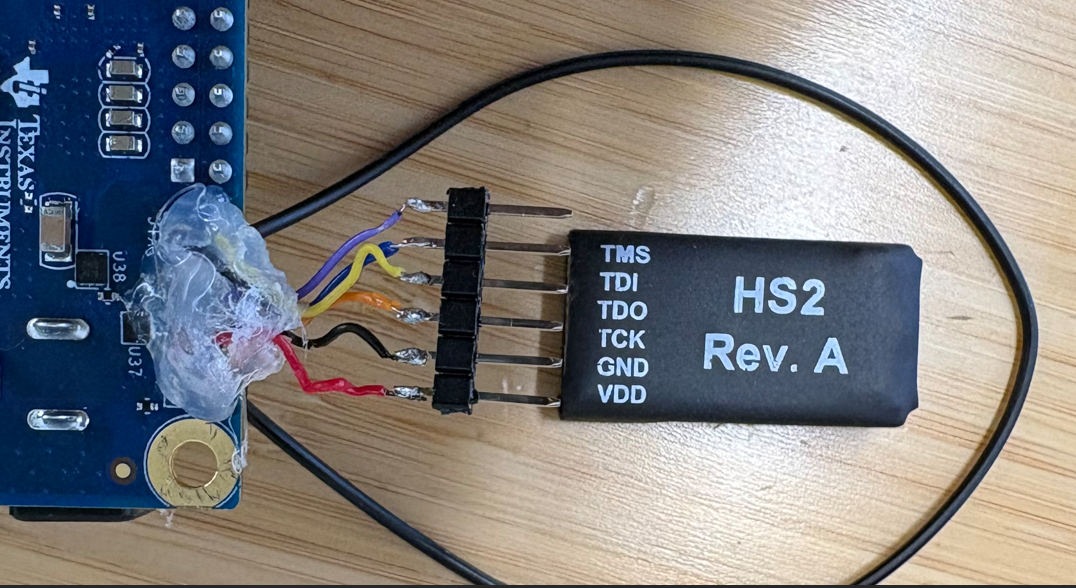

使用JTAG-HS2 Programming Cable - Digilent   接方式如下:

HS2 VDD to J3 pin 4;

HS2 GND to pin 10;

HS2 TCK to pin 1;

HS2 TDO to pin 9;

HS2 TDI to pin 3;

HS2 TMS to pin 5;

J3 pin 2 to J3 pin 10。



结果发现这个cable 用不了。

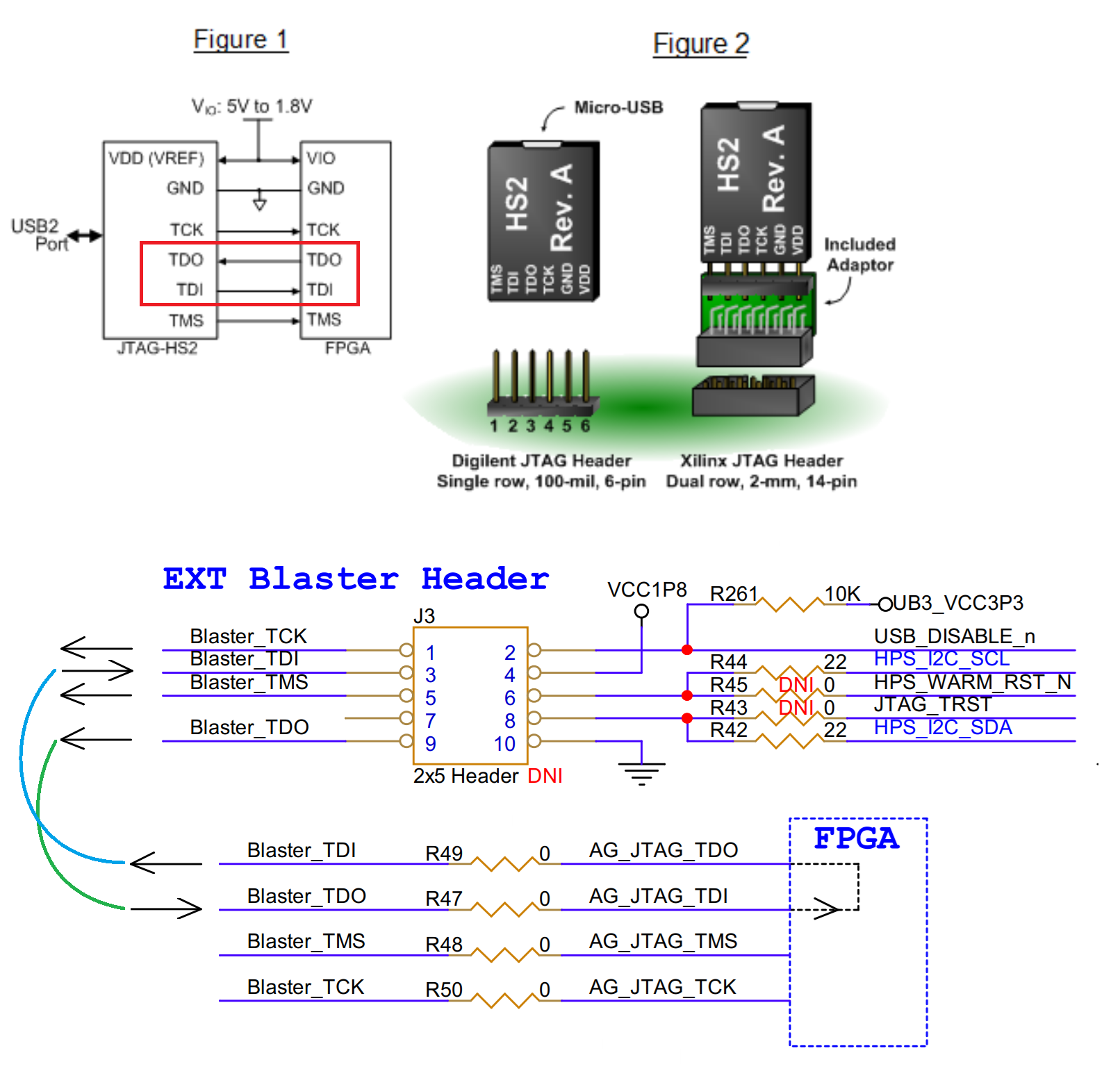

原因是信号连接错误,正确的连接如下:
