Q：Atum A5的FMC+有多少LVDS可用？

A：有48对LVDS  RX/TX，它们是：FMCP_HA_p/n [23..0]、FMCP_HB_p/n [21..0]、FMCP_CLK_M2C_p/n [1]、FMCP_SYNC_M2C_p/n，一共24+22+1+1=48对。如以下电路图所示：



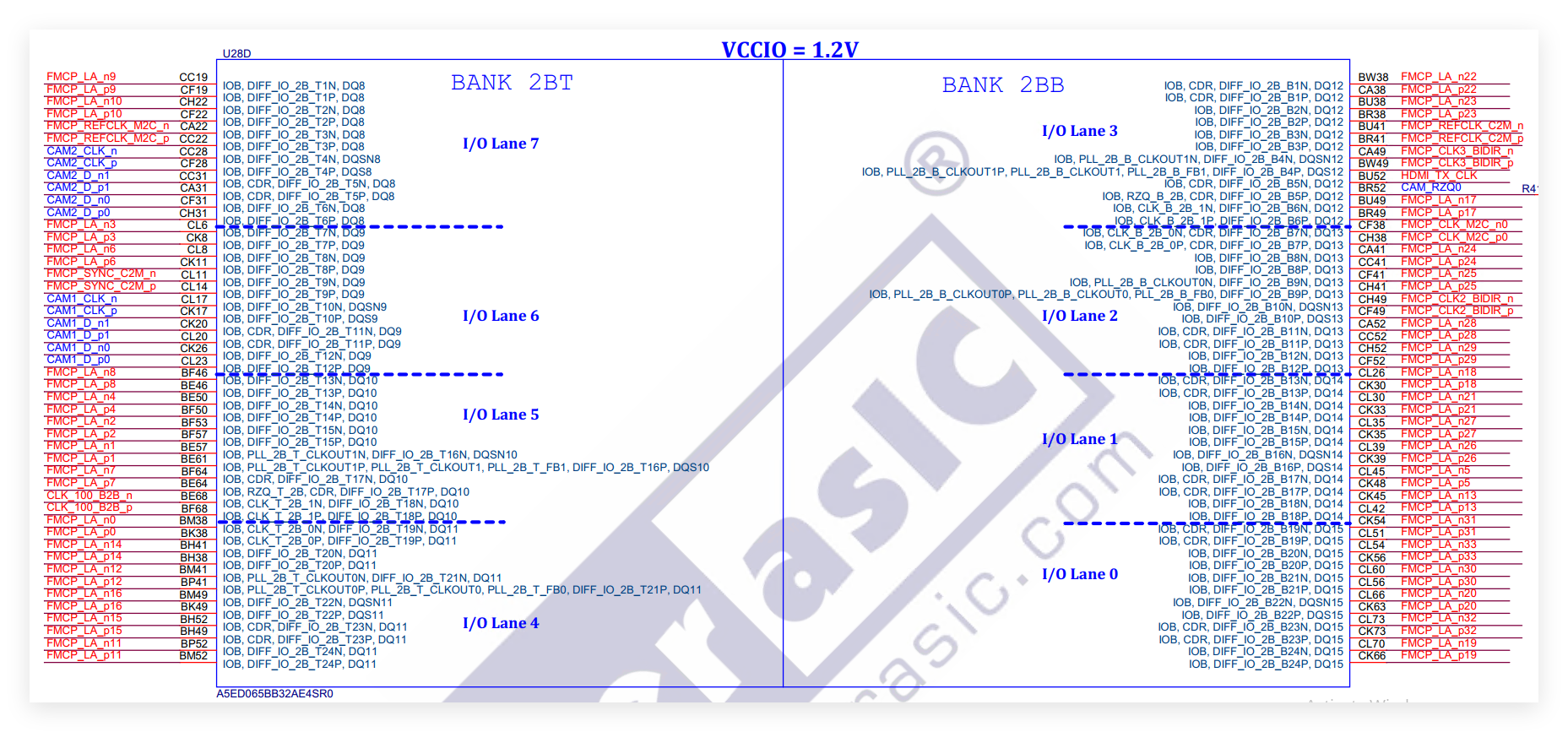

另外还有34组LVDS RX：FMCP_LA_p/n [33..0]。因为Agilex 5的LVDS TX要求把IO-bank切到1.3 V，但FMCP_LA_p/n [33..0]所在的BANK只支持1.2V，所以它们不能用LVDS TX，如以下电路图所示：
