【FAQ】测试OpenCL，执行aocl flash报错Flash Loader IP not loaded

BOB_Sun

Q： 测试DE10-Agilex官网的v21.2 OpenCL BSP，OpenCL驱动安装正确，lspci能看到设备：lspci: "0000:01:00.0 Processing accelerators: Altera Corporation Device 35b4 (rev 01)"

aocl diagnose也成功：

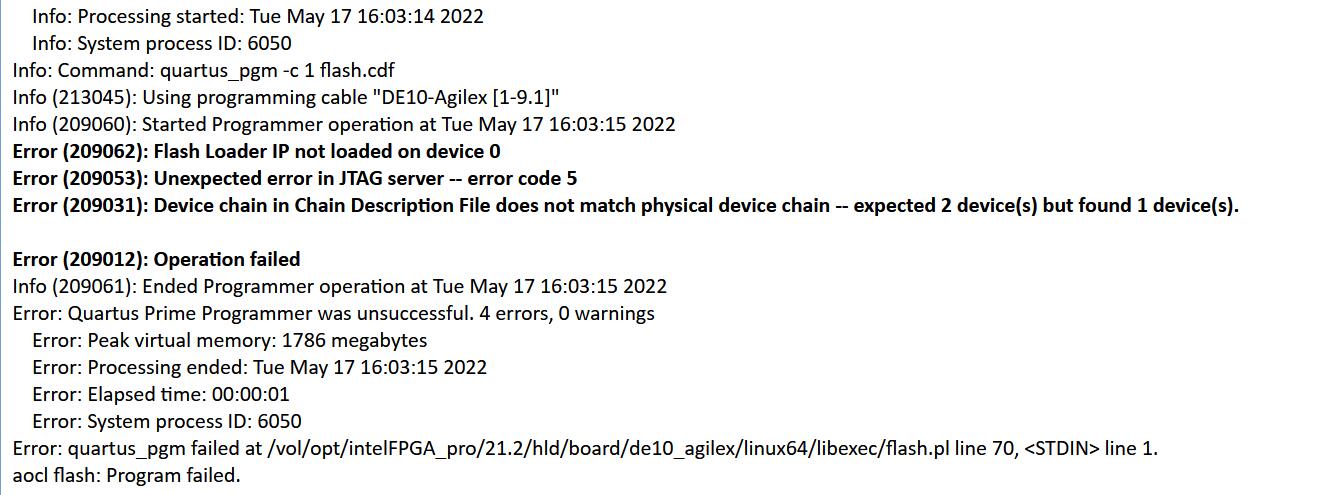

但是执行aocl flash命令后报错：
Error (209062): Flash Loader IP not loaded on device 0
Error (209053): Unexpected error in JTAG server -- error code 5
Error (209031): Device chain in Chain Description File does not match physical device chain -- expected 2 device(s) but found 1 device(s).

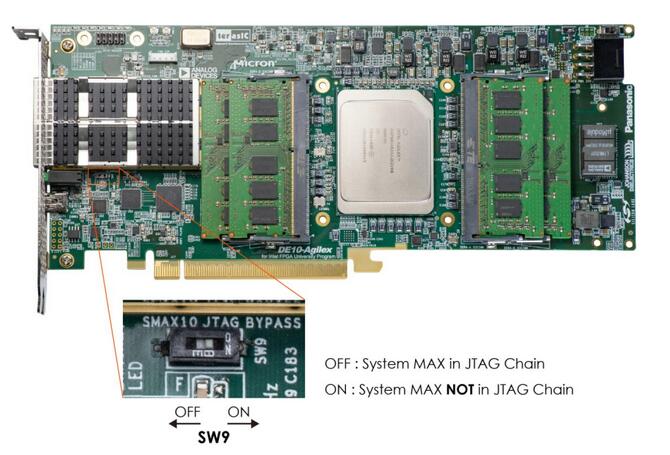

A： 这应该是拨码开关SW9设置有问题，System MAX器件不在JTAG链路中；需将SW9拨到OFF位置，如下图所示。
