【FAQ】为什么ADA上R32,R33,R35,R36测试值跟电路图标注不一样?

[复制链接]
发表于 2020-10-14 18:02:34 | 显示全部楼层 |阅读模式
Q:R32,R33,R35,R36在电路图中的电阻为49.9欧,但是我在咱们的DA转换卡上进行实际发现,其电阻值为26.6欧左右,并不是49.9欧。

A:测得26.6欧左右的值是正常的,R32和R33近似并联,画等效电路图就能理解。
实际阻值是49.9, 但是在电路中测试出来的是等效阻值的值。
当然这里用万用表测是直流,但用的时候实际上是交流,还要考虑电容电感的等效阻抗
所以实际用的时候,等效电阻既不是49.9也不26.6

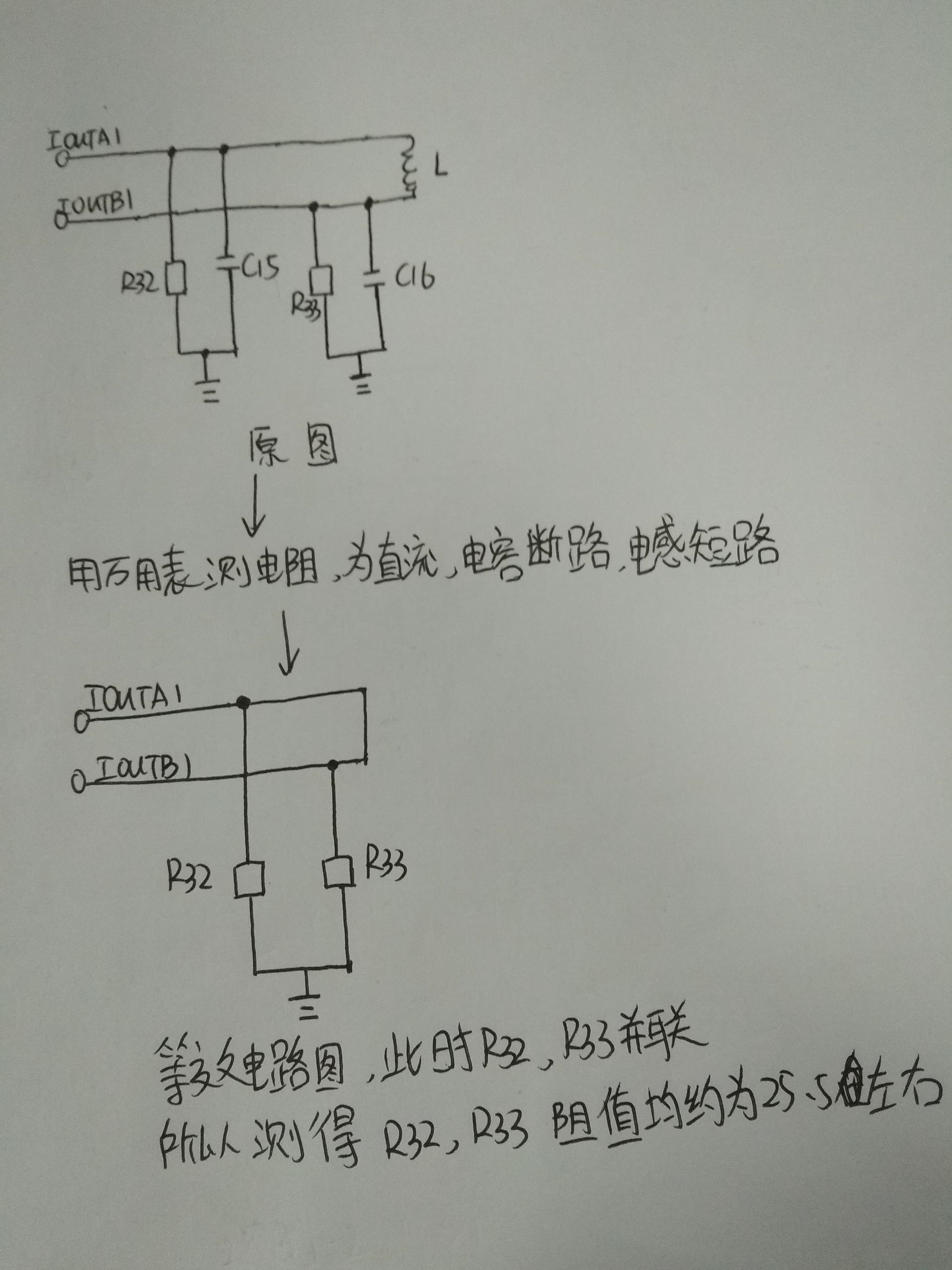

可参考下面这张图。
发表于 2022-10-10 09:21:58 | 显示全部楼层
已整理知识卡片
