【FAQ】如何在T-Core开发板上外扩 SPI 子卡或者 USB2.0接口的...

[复制链接]
发表于 2020-10-10 11:34:15 | 显示全部楼层 |阅读模式
本帖最后由 Doreen 于 2020-10-13 15:37 编辑

问: 如何在T-Core开发板上外扩 SPI 子卡或者 USB2.0接口的子卡?
答:您可以通过T-Core开发板上的 12-pin TMD接口(这个接口提供8个GPIO) 去外扩SPI子卡。
(SPI子卡直接跳线到TMD接口上,然后在FPGA上实现 SPI 控制)

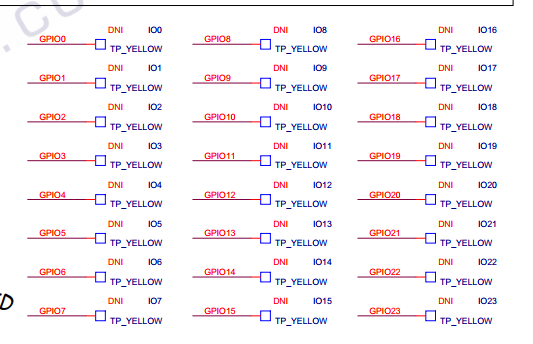

目前我们提供的T-Core开发板没有USB2.0接口, 不过T-Core 板子上有预留 24个GPIO 焊孔,您可以考虑从这些焊孔处扩展。
(但这个改造会比较麻烦,需要先在这些焊孔上扩展一个带有 USB2.0  phy的转卡,再接客户自己的USB2.0子卡的数据,因为 USB芯片分为Controller部分和PHY部分。Controller大多为数字逻辑实现,PHY通常为模拟逻辑实现。)

另外,记得注意主板和子卡之间的电平匹配。 T-Core的GPIO电平是3.3V。
