Quartusii 链接Altera-Modelsim进行功能仿真

[复制链接]
发表于 2020-6-29 11:44:31 | 显示全部楼层 |阅读模式
本帖最后由 wyzhou 于 2020-6-29 15:48 编辑

下文介绍利用Altera-Modelsim来进行功能仿真的步骤
quartus ii 版本:17.0
altera-modelsim版本:ModelSim - Intel FPGA Starter Edition 10.5b (Quartus Prime 17.0)
1、首先要设置altera-modelsim的执行路径,即指定altera-modelsim的安装路径,打开Quartusii
(1)Tools ->Option

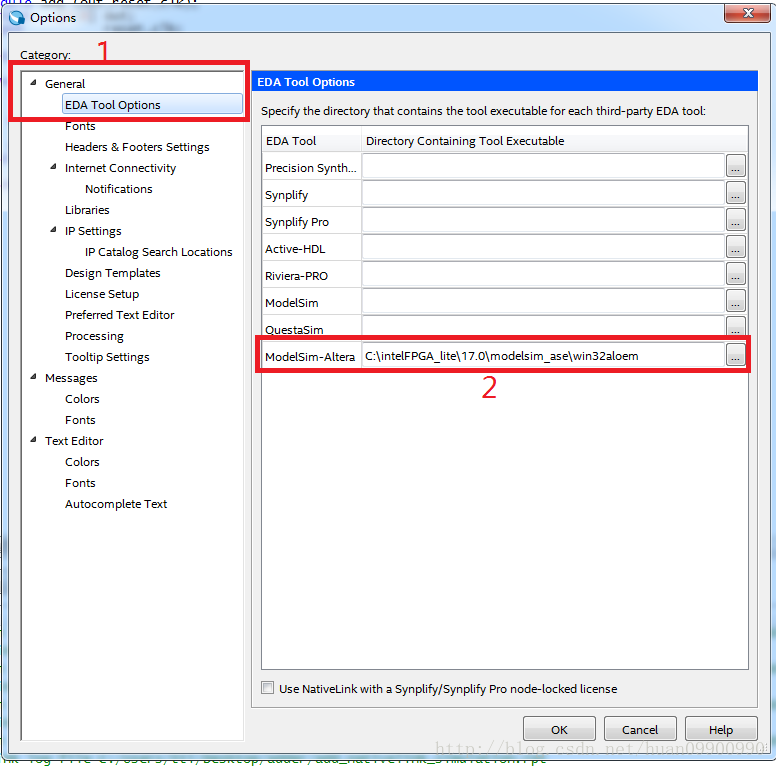

(2)点击EDA Tool Options, 出现左边的界面,点击红框2 里的 “…”,选择altra-modelsim的安装路径,设置好如下图。点击 OK 退出。

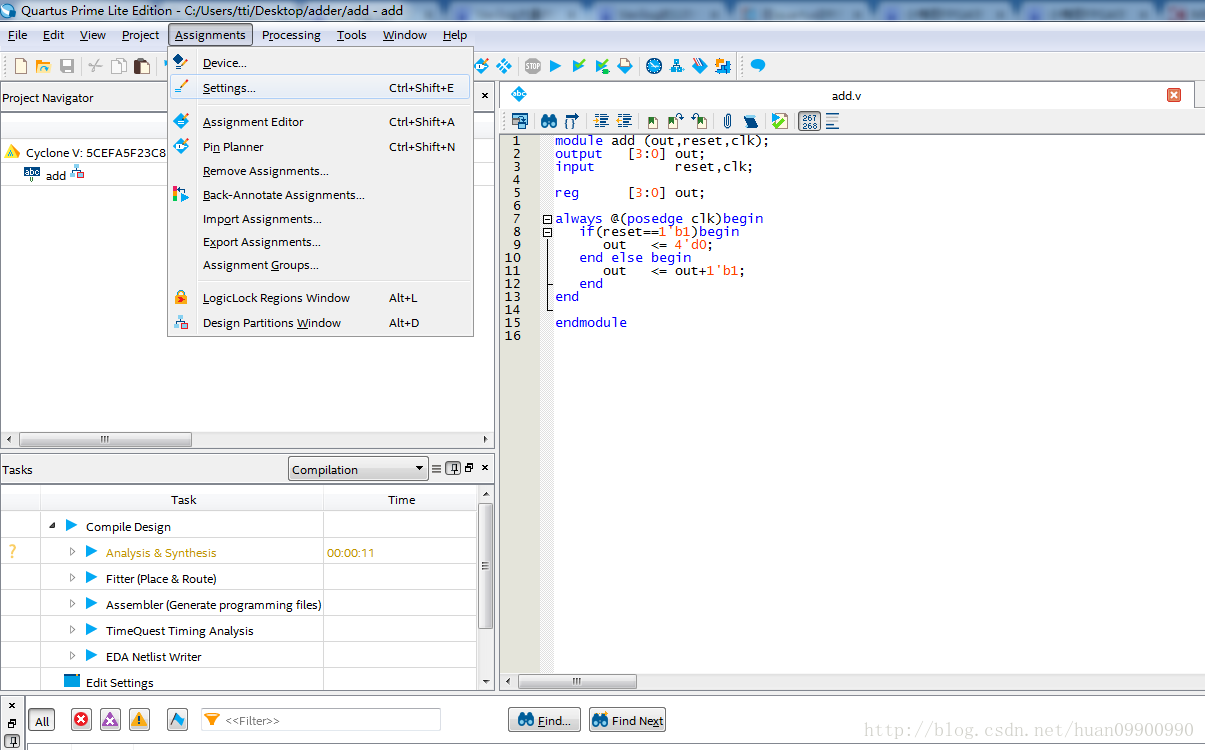

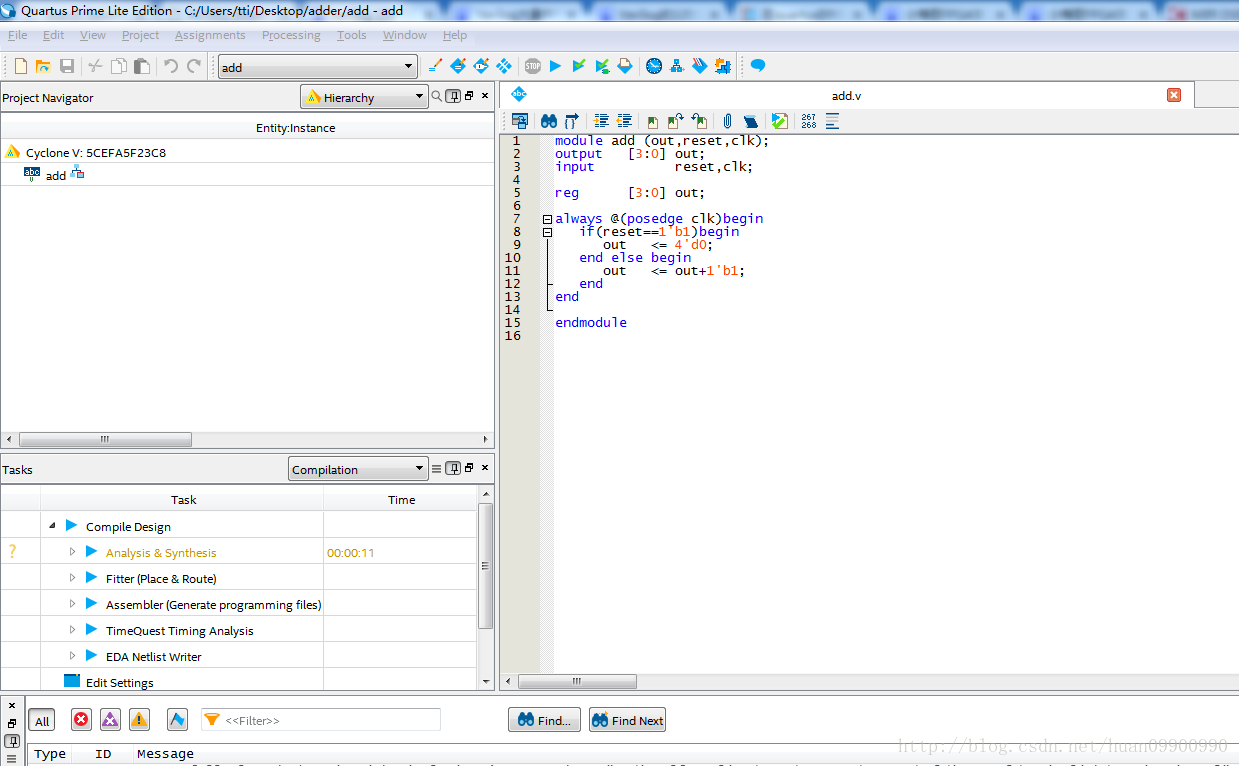

2、新建工程,本文做一个简单的位宽为4的累加器,在时钟的上升沿加1。工程名为add,被测试文件名为add。
3、设置工程仿真软件

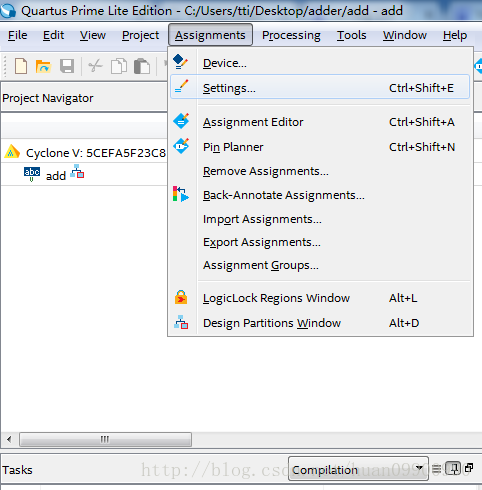

(1)Assignments->Settings

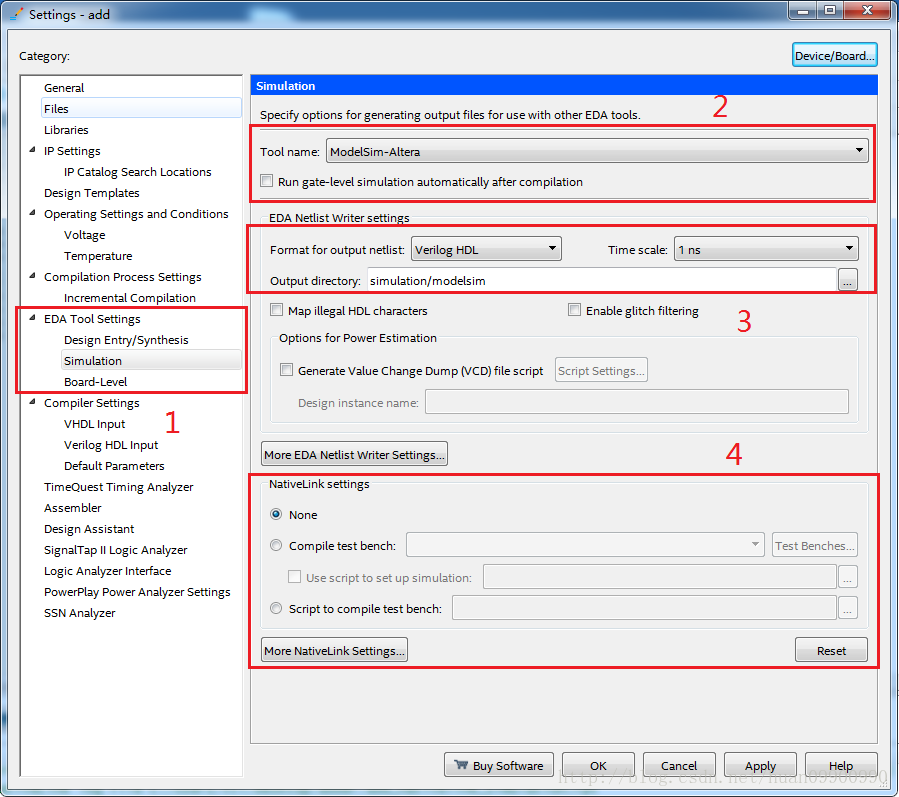

(2)点击红框1处的 Simulation 出现右边的界面。把红框2,3,4,设置成跟下图一样。最后点击下面的Apply 和OK按钮退出设置。
红框2 是设置所用的仿真工具 名称 ,红框3是设置工程编写用的HDL,和时间刻度。红框4是本地仿真链接设置,这里先选择none ,才能在工程下生成仿真simulation文件夹。

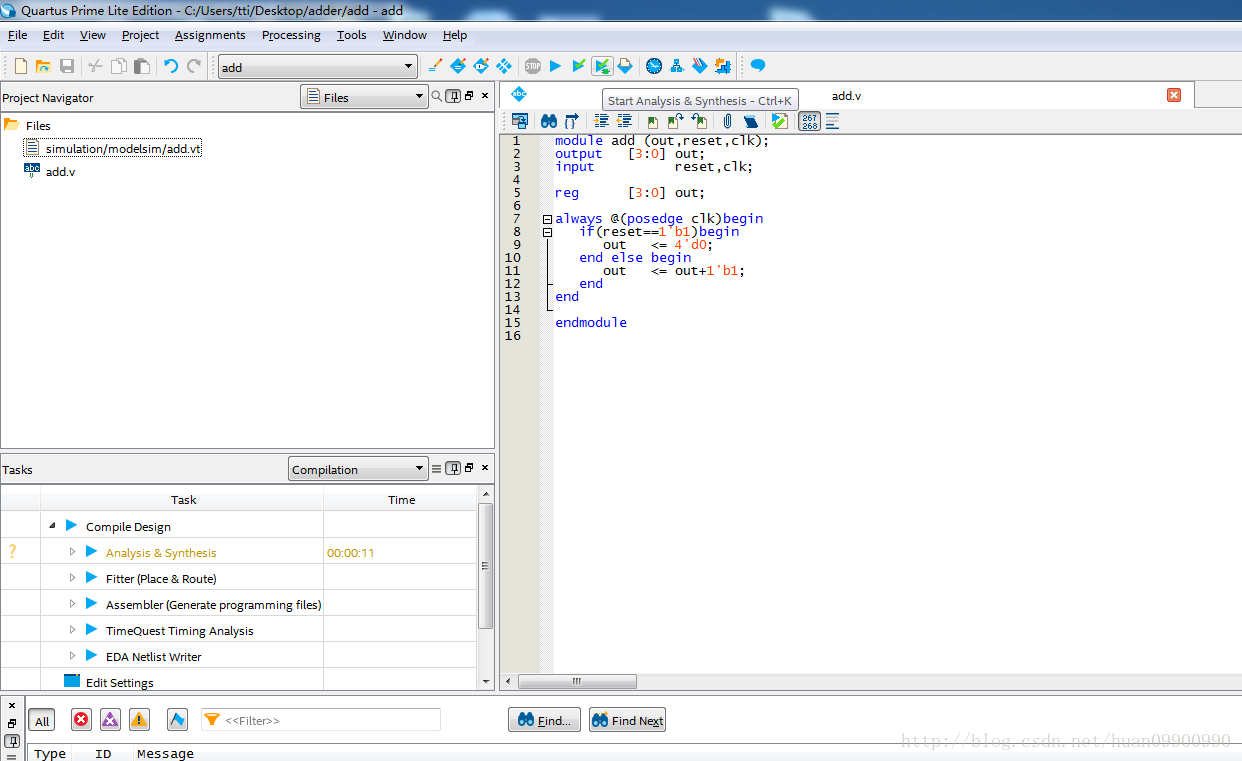

4、综合工程,点击Start Analysis &Synthesis 编译通过
5、编写仿真文件
有两种方法生成仿真文件:
(1)直接建立 xxx.v文件
(2)自动生成工程仿真文件

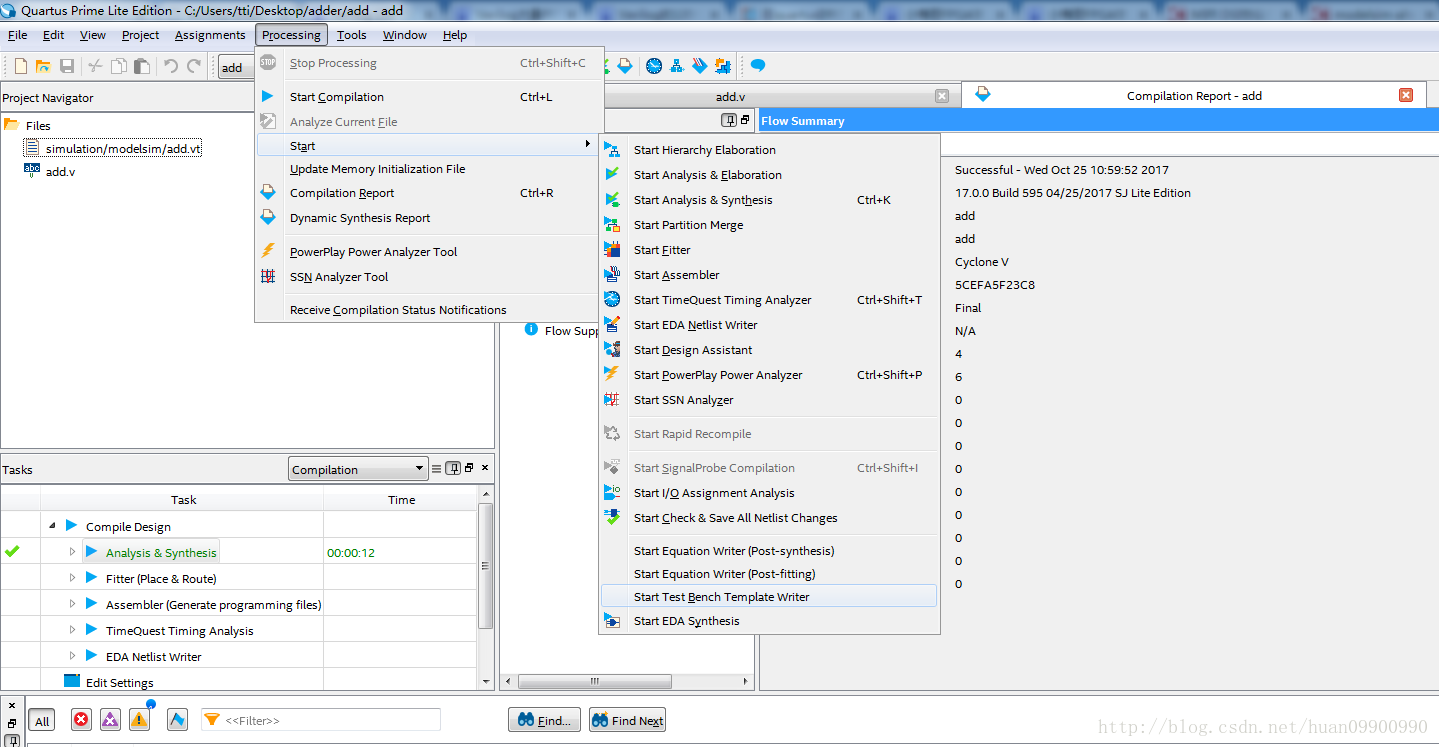

点击 Processing->Start ->Start Test bench Template Writer,自动生成仿真文件 后缀是 .vt,注意:这里只是一个针对本工程的仿真文件模板,里面的具体测试内容还需要根据实际作修改。
Test bench 的默认路径在:项目目录\simulation\modelsim\项目名.vt(该目录跟3.2 红框3处设置的 output directory 里的路径一致)。
6、将仿真文件添加到工程中
(1)Assigments ->Settings

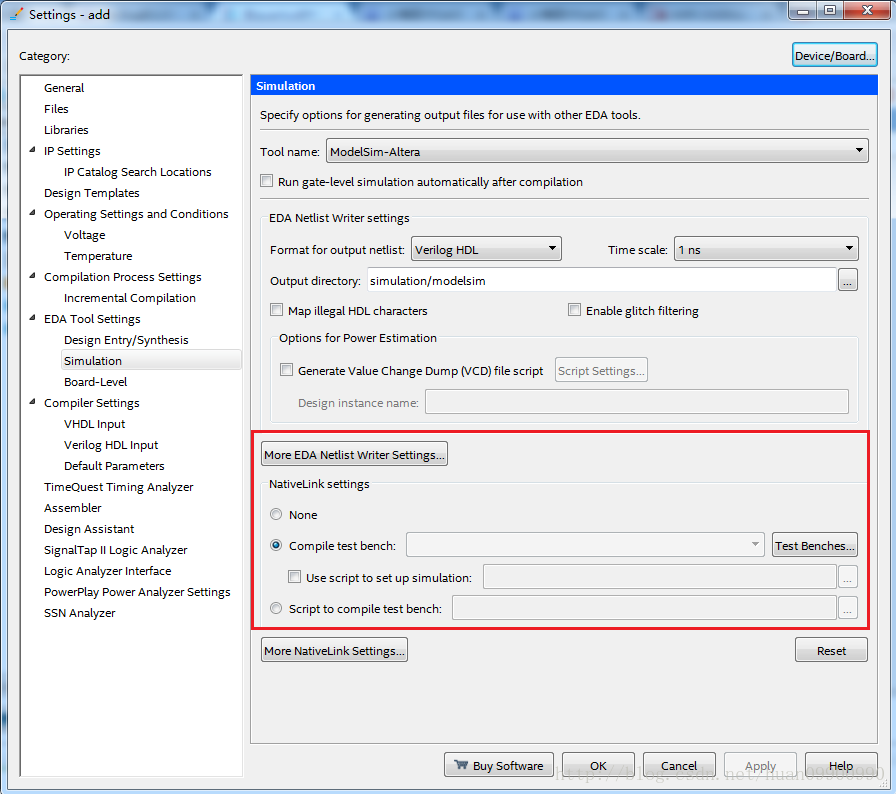

(2)进入下面的界面,在红框里 选择Compile test bench。

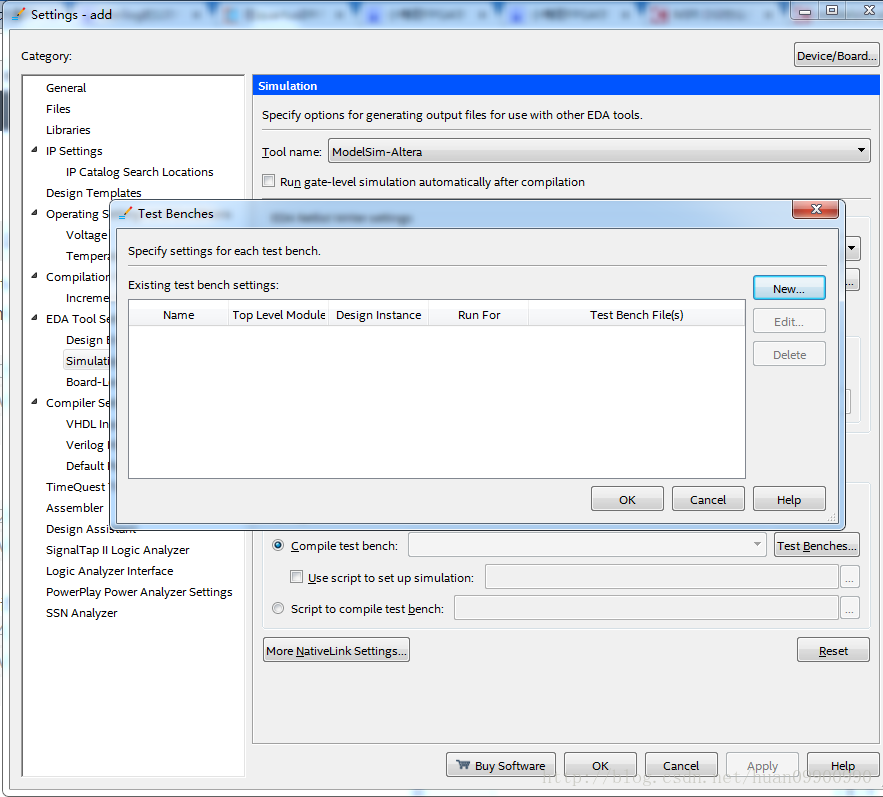

(3)点击 Test Benches… 按钮,进入下面的界面

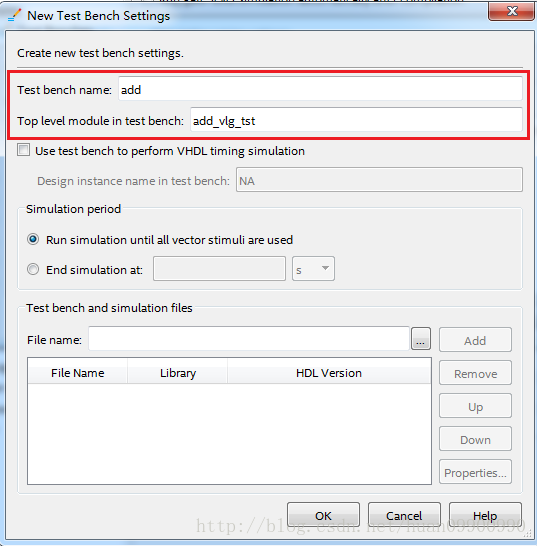

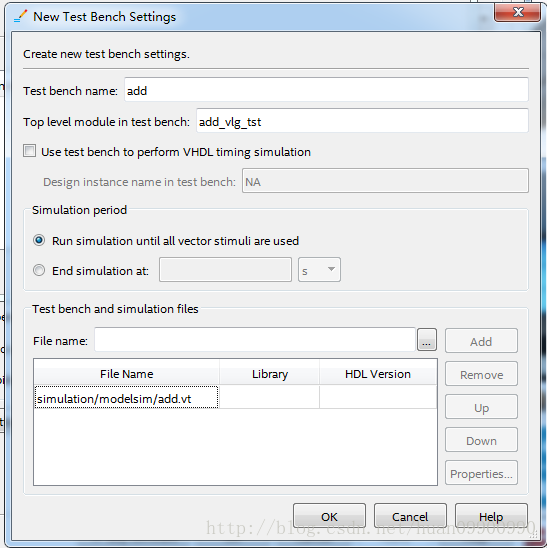

(4)点击 NEW 按钮,进入下面的窗口,设置 Test bench name 测试文件的名称:add,Top level moduel in test bench :add_vlg_tst (可以用notepad++打开测试文件查看测试文件的顶层模块名称),填写好如下图
(5) 添加测试文件

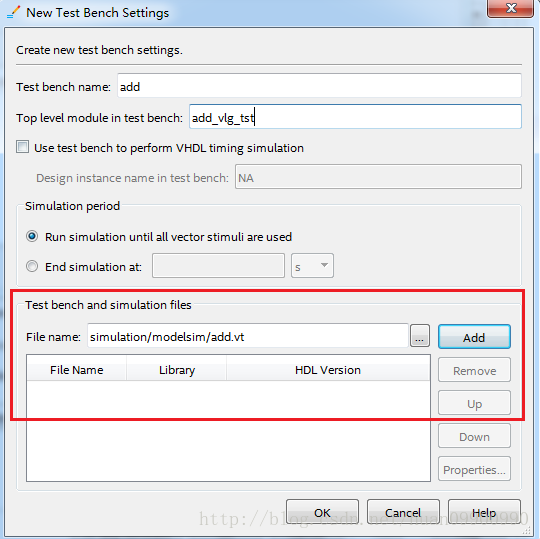

点击下图红框里的 … 选择测试文件add.vt ,然后再点击add 按钮,将其添加。添加后如下面的第二张图所示。点击 OK 退出。
7、运行仿真

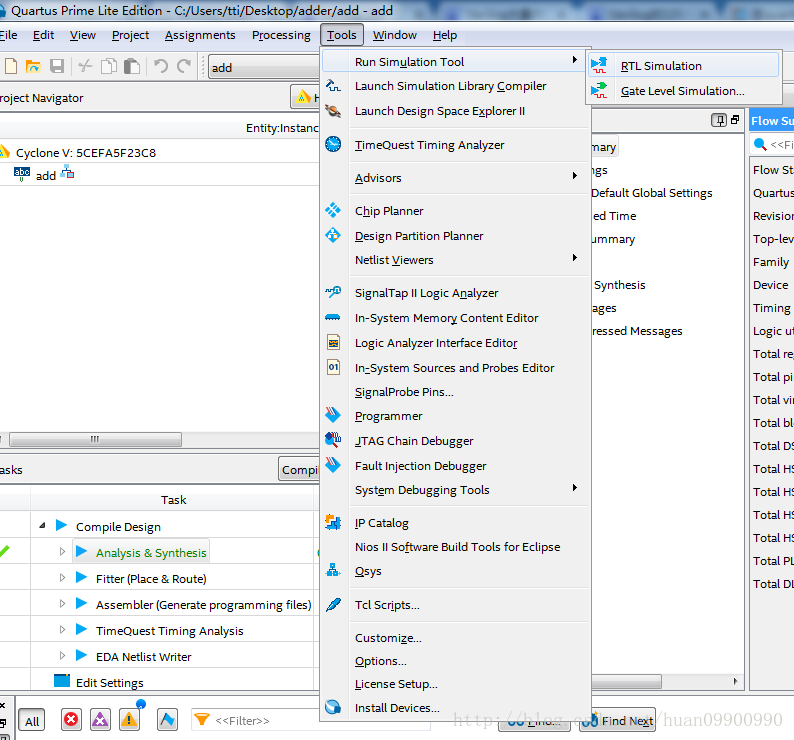

依次选择Tools ->Run Simulation Tool ->单击RTL Simulation 进入RTL仿真
接着Quartus ii 会自动运行altera-modelsim 软件,出现下图的两个窗口,一个modelsim窗口,一个波形窗口。

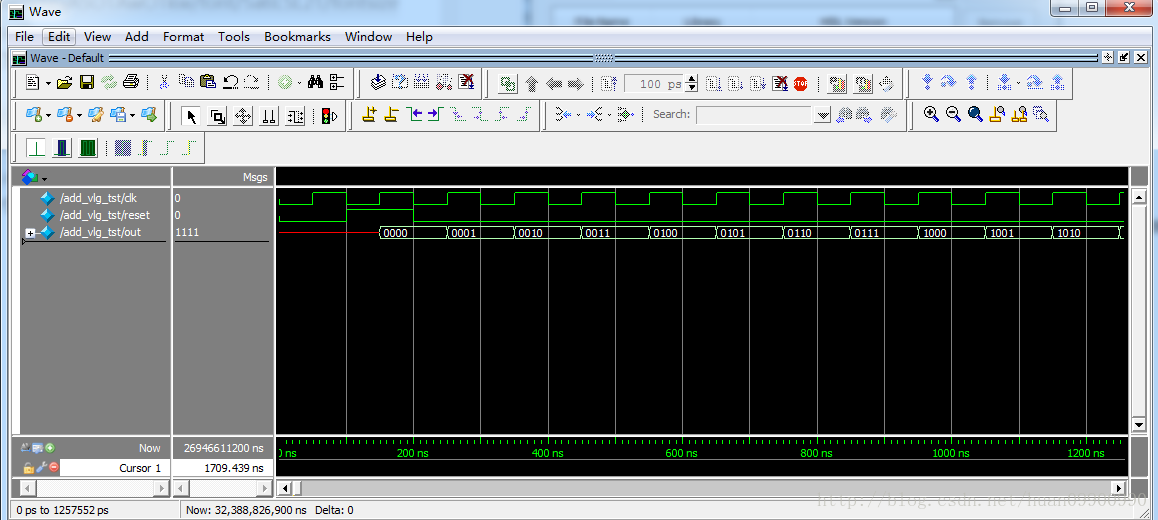

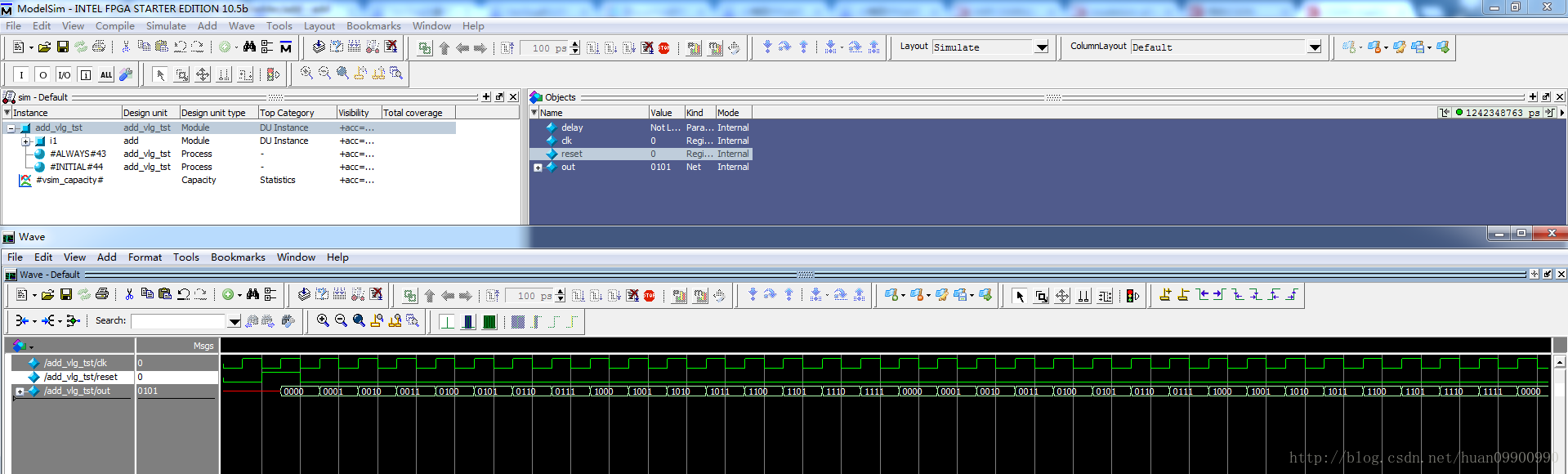

来张单独的波形窗口截图,从图上可以看出 out[3:0]在每个时钟的上升沿进行循环计数,至此仿真流程结束。
————————————————
