MAX 10 NEEK快速入门指南

wyzhou

声明：本帖为作者原创帖子，转载需声明为转载内容，附上此声明，并添加原文地址。
出处：http://www.myfpga.org/discuz/for ... d=197155&extra=

一、开发板组件配置

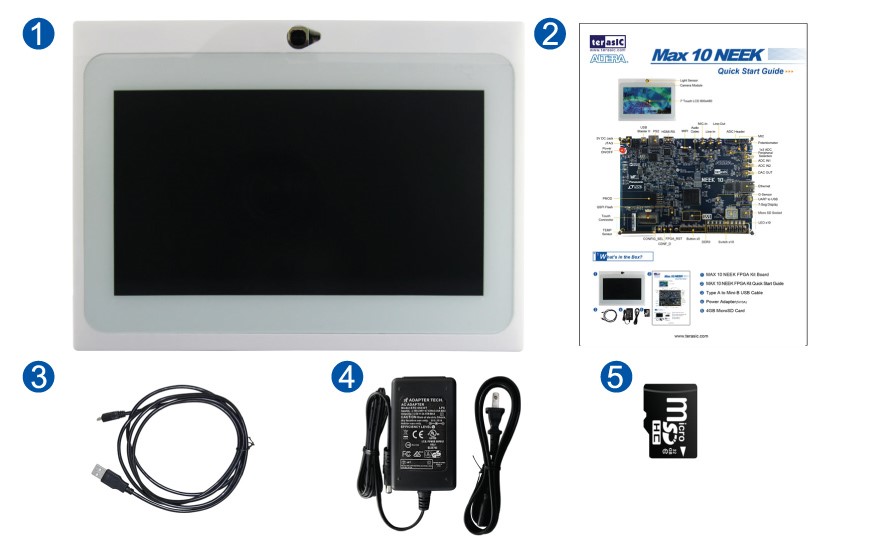

二、包装内容

1.        MAX 10 NEEK 板
2.        MAX 10 NEEK快速入门指南
3.        A型转Mini-B型USB连接线
4.        电源适配器（5V/3A）
5.        Micro-SD 卡

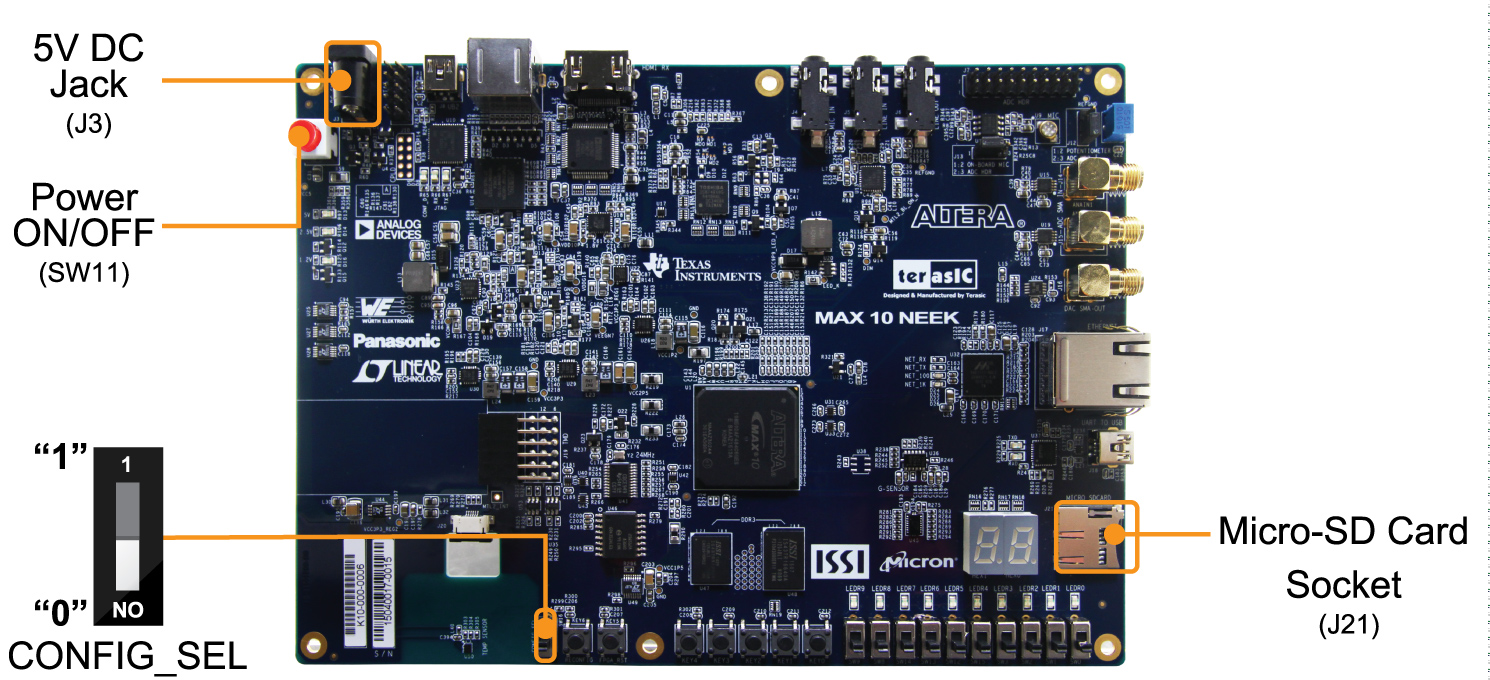

三、开机测试

1.        将Micro-SD卡插入开发板的Micro-SD卡槽(J21)。
2.        将CONFIG_SEL滑动开关(SW16)设置为“0”。
3.        将电源适配器连接到 MAX 10 NEEK的电源接口(J3)。
4.        按下红色电源按键(SW11)开机。

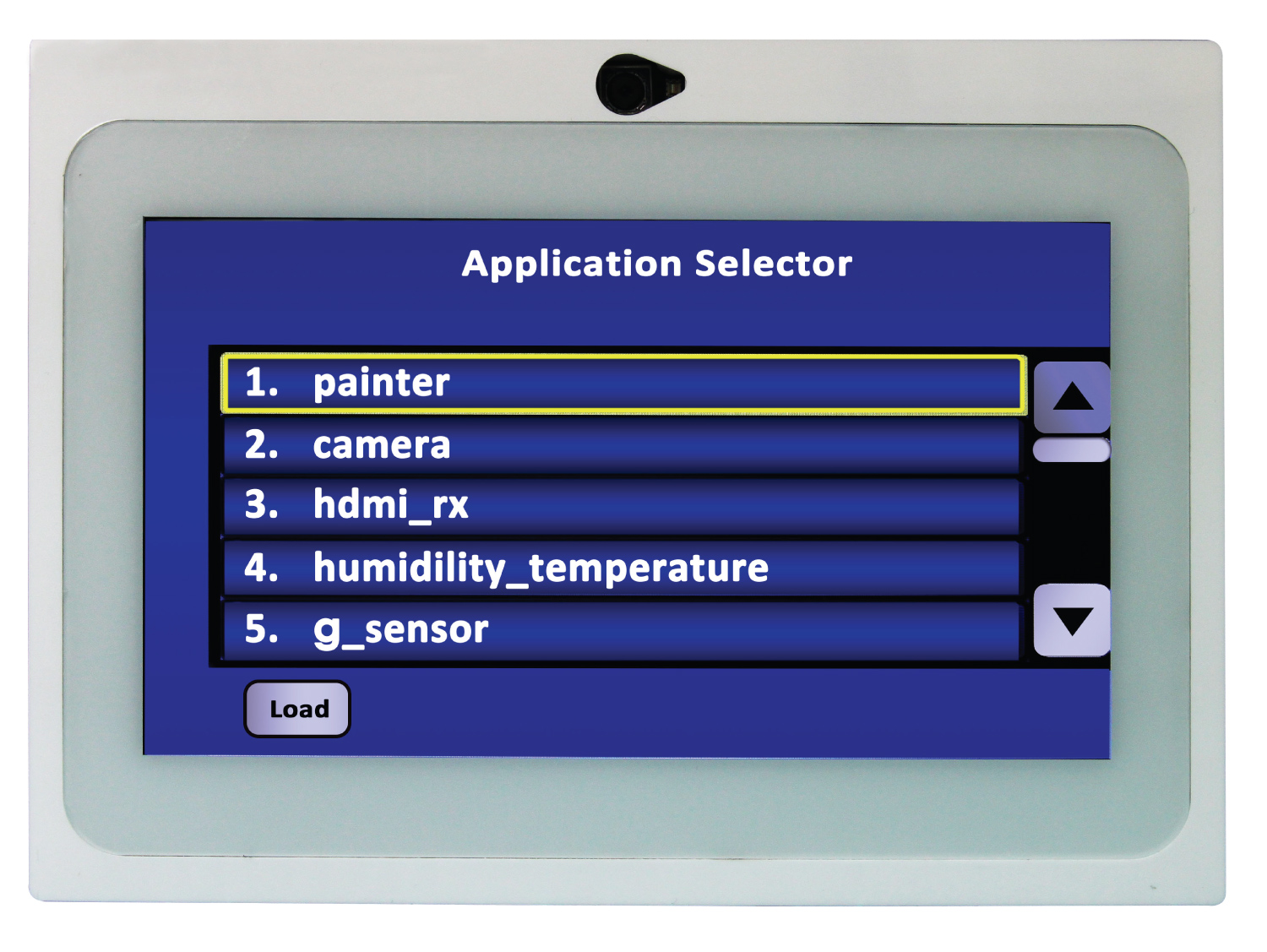

5.        LCD显示屏出现Apllication Selector工具的GUI界面。
6.        通过右侧栏滑条滚动选择示例。
7.        点击‘Load'按钮运行该示例。


四、MAX 10 NEEK CD内容
用户可以通过链接：http://cd-max10.terasic.com 下载系统CD。
MAX 10 NEEK CD内容

文件名	内容
User_Manual	MAX 10 NEEK使用文档
Demonstrations	MAX 10 NEEK开发板设计示例
Factory_Recovery	应用程序选择器示例程序和恢复程序
Datesheet	MAX 10 NEEK开发板板载元器件数据表
Schematic	MAX 10 NEEK开发板电路原理图
Tools	MAX 10 NEEK开发板设计工具

五、开始第一个FPGA设计
请参考MAX 10 NEEK CD Manual文件夹中的MyFirstFPGA.pdf 文档。
该文档描述FPGA完整的设计流程，包括：
1.        创建一个新的Quaruts II工程。
2.        添加用户逻辑和使用MegaCore IP核。
3.        将.sof文件下载到FPGA并观察运行结果。

六、开始第一个Nios II设计
用户可以参考MAX 10 NEEK CD Manual文件夹中的MyFirstNios II.pdf 文档。 .
该文档描述Nios II完整的设计流程，包括：
1.        创建一个新的Quaruts II工程。
2.        创建一个包含Nios II处理器和其他板载外设接口的Qsys系统。
3.        为hello程序创建一个新的Nios II工程。
4.        将.sof文件和.elf文件分别下载到FPGA并观察运行结果。

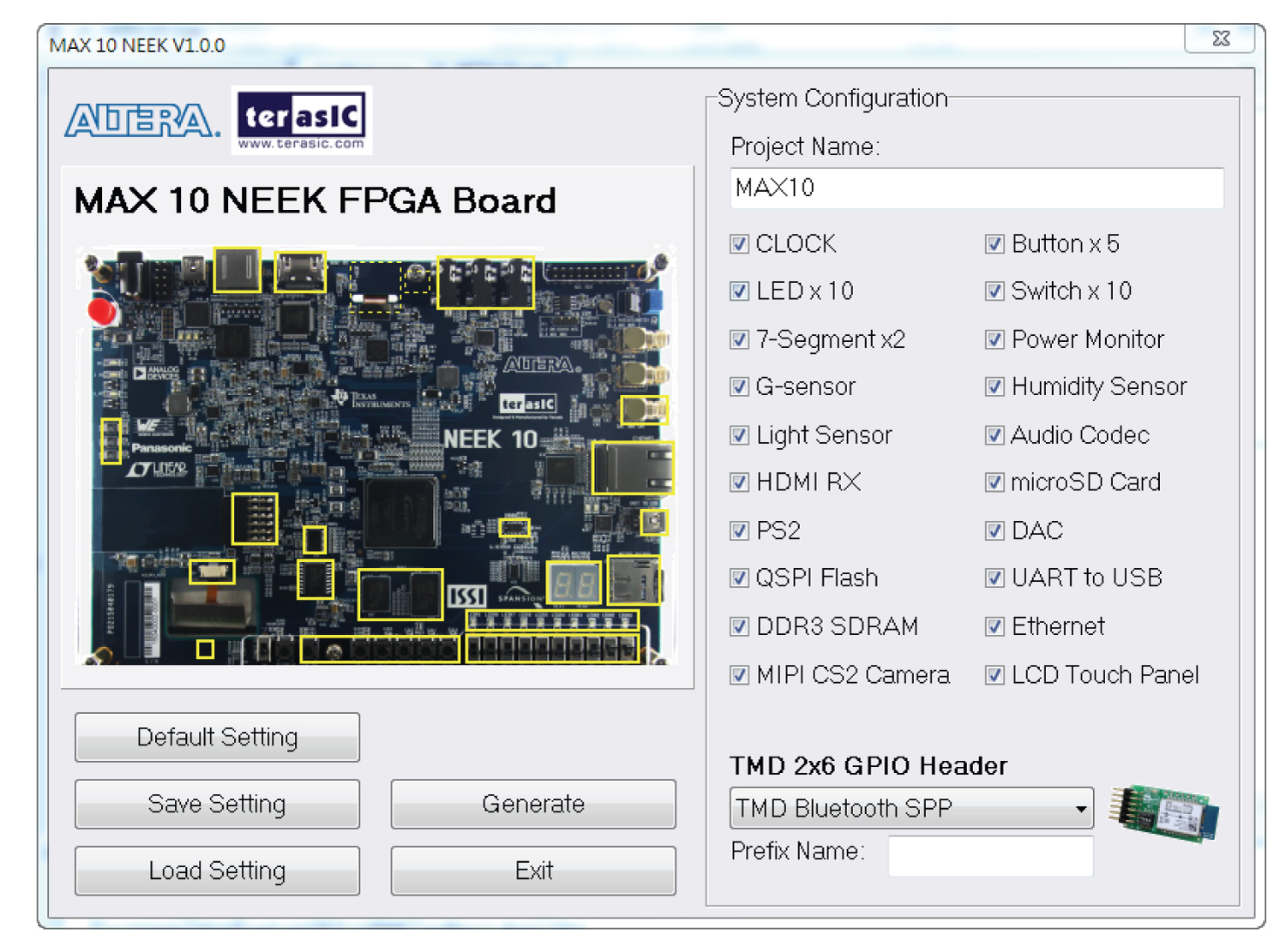

七、System Builder
此工具允许用户根据自身需求定制Quartus II工程，包括：自动生成顶层设计文件，自动进行引脚分配，以及完成I/O标准设定。该工具在系统CD “Tools"文件夹中提供。

八、获取帮助
请访问http://max10.terasic.com 获取更多资源。
