【FAQ】请问ADC-SOC板子的AD9254输出的数据是什么码？

Doreen

Q: 请问ADC-SOC板子的AD9254输出的数据是二进制码（Binary） 还是二进制补码（Twos complement）的？


A：AD9254芯片默认输出是二进制码：

不过也可以通过FPGA的IO口去控制选择。

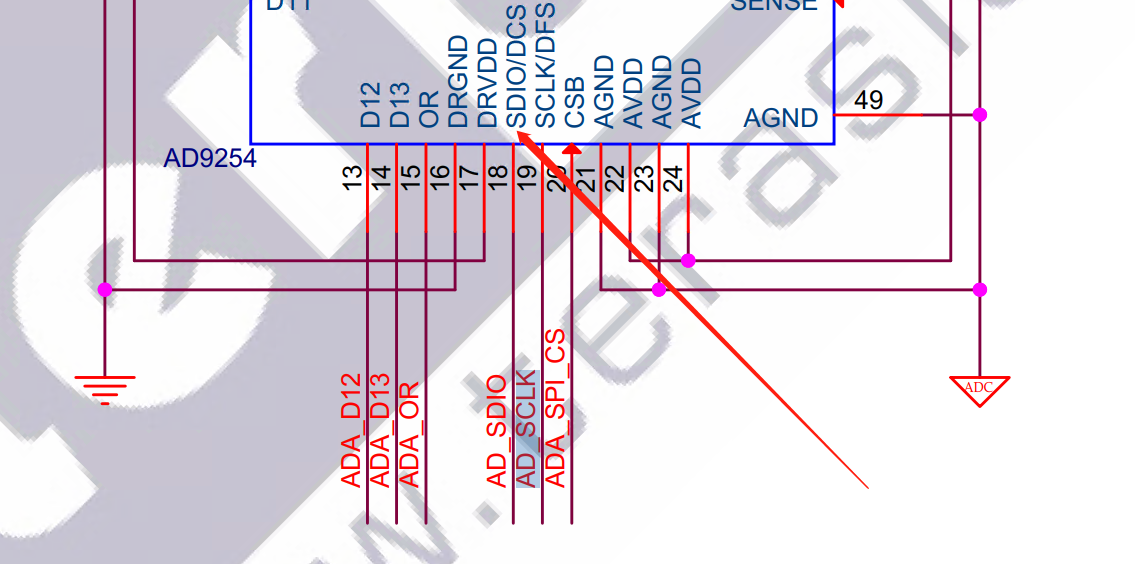

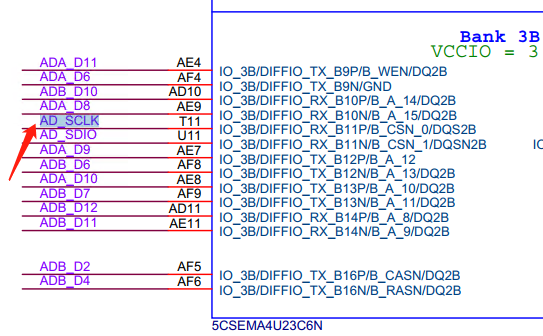

我们ADC-SOC 硬件上直接把 SCLK 引脚接到了FPGA 的 一个IO pin 上了，可以通过Verilog 代码去自行控制该引脚选择格式。

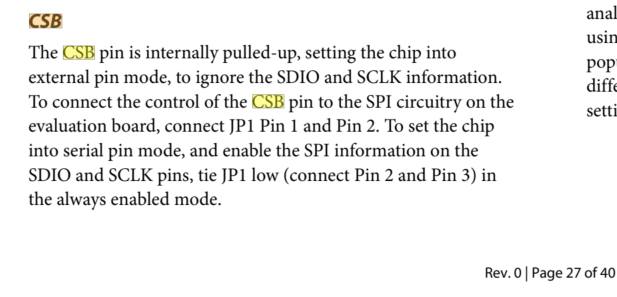

切换 pin mode / SPI Mode主要是靠 CSB pin，CSB = High 的时候 就是 Pin mode，这时候 就可以用看 Table.10 去设定。

CSB 拉到  Low 的话则是 SPI Mode这时候 才是 SCLK。
