标题: 【FAQ】DE2i-150的HSMC接口可以配置成和GPIO接口一样的功能吗？ [打印本页]

作者: bingxia 时间: 2021-10-27 11:27
标题: 【FAQ】DE2i-150的HSMC接口可以配置成和GPIO接口一样的功能吗？
本帖最后由 BOB_Sun 于 2021-11-11 16:34 编辑

Q: DE2i-150开发板有多少用户可用的信号管脚，HSMC接口可以配置成和GPIO接口一样的功能用来产生标准TTL电平信号吗？

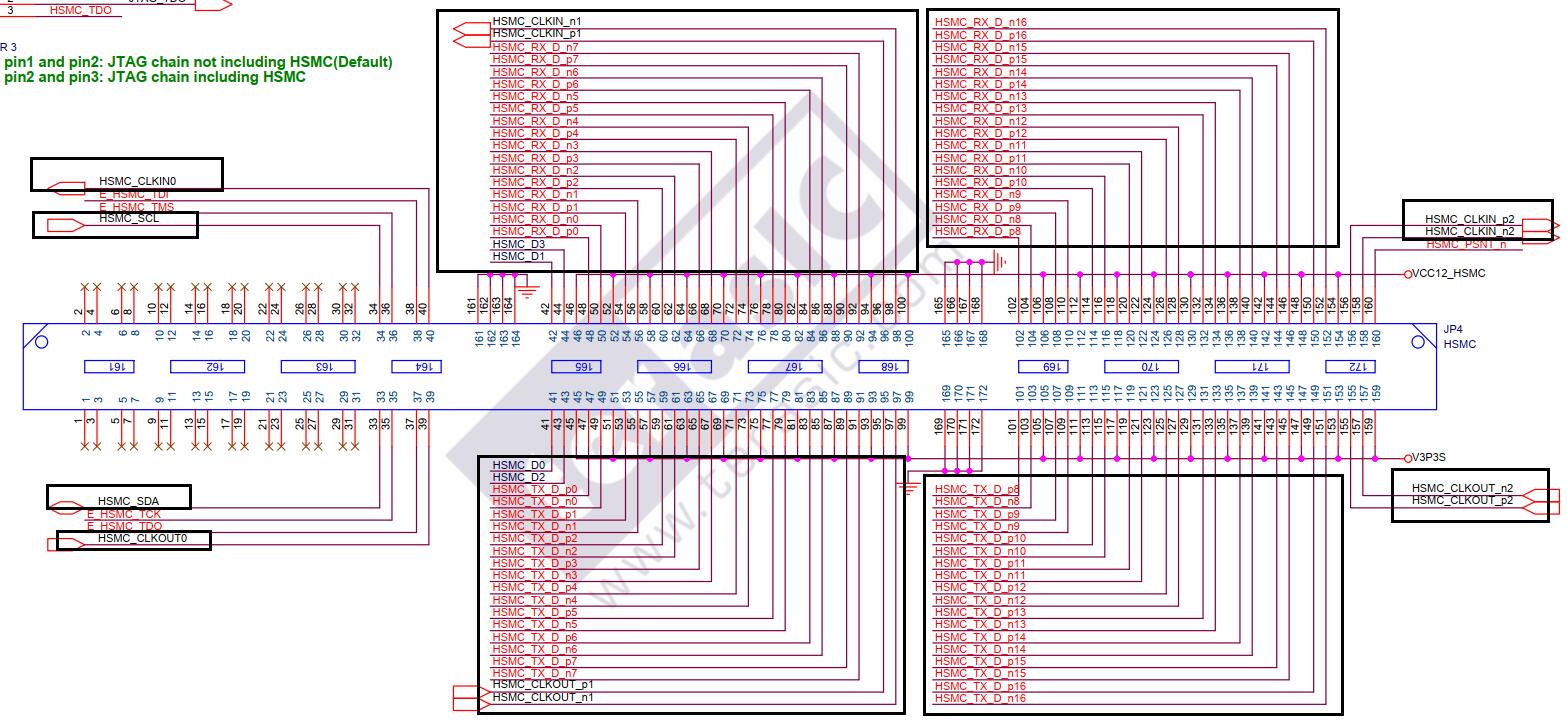

A: DE2i-150开发板共有120个用户可用的信号管脚，包括GPIO接口的36个I/O管脚，HSMC接口的84个管脚（76个I/O管脚、6个Clock管脚、SCL和SDA I/O信号管脚）。

HSMC接口可以配置当做GPIO接口用产生标准TTL电平信号，但要注意HSMC接口的I/O Standard是2.5V，而GPIO接口的I/O Standard是3.3V。

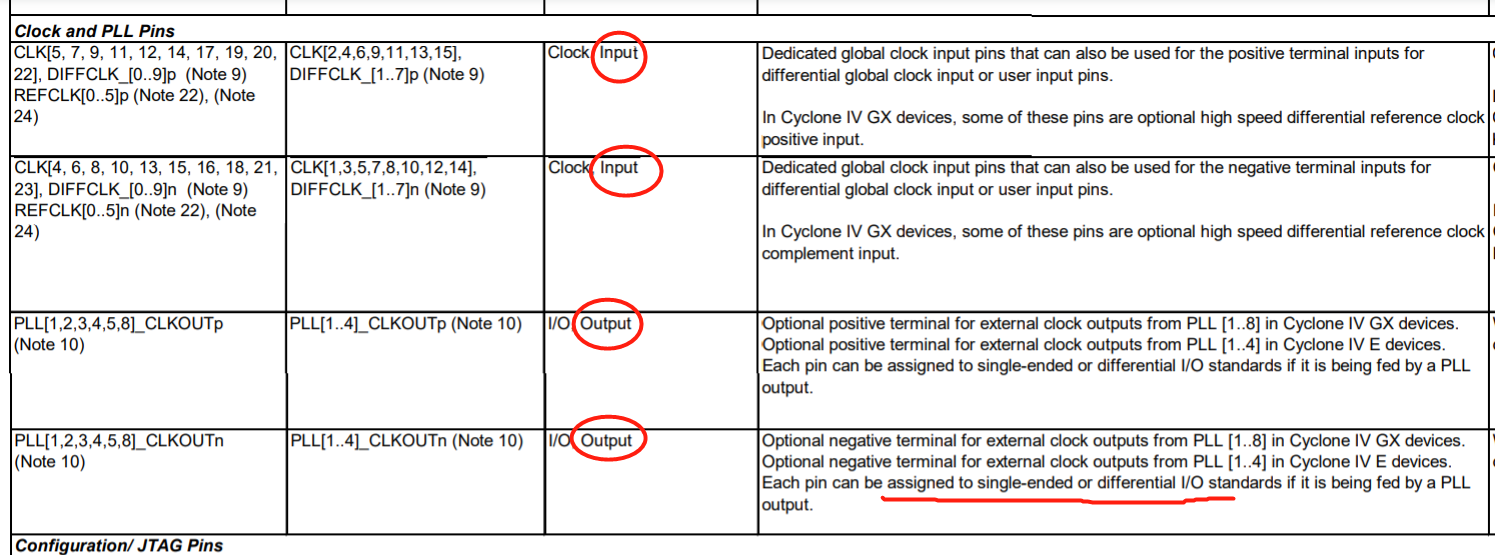

另外，根据Cyclone IV 的引脚连接表（https://www.intel.com/content/da ... ne-iv/pcg-01008.pdf）的描述可知，HSMC接口的5个Clock pin（HSMC_CLKIN0、HSMC_CLKIN_p2、HSMC_CLKIN_n2、HSMC_CLKOUT_p2、HSMC_CLKOUT_n2、）只能是Input或者Output ，而DE2i-150开发板EP4CGX150DF31C7芯片的G6引脚（HSMC_CLKOUT0）可作为IO；

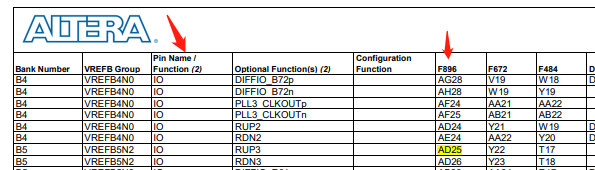

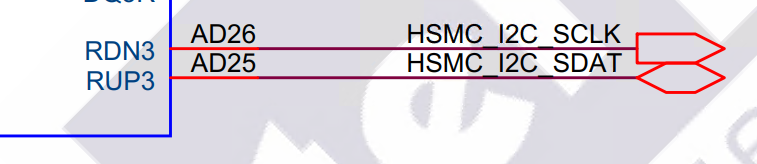

从Cyclone IV 的引脚信息表（https://www.intel.cn/content/dam ... ne-iv/ep4cgx150.pdf）可知 HSMC_I2C_SCL和HSMC_I2C_SDA两个pin（引脚AD25和AD26 ）是IO 引脚，可被用户当作IO 去使用：

因此，HSMC接口可配置成这样用的I/O管脚数是79个，5个Clock pin（HSMC_CLKIN0、HSMC_CLKIN_p2、HSMC_CLKIN_n2、HSMC_CLKOUT_p2、HSMC_CLKOUT_n2、）不能这样配置当成I/O使用。

作者: Doreen 时间: 2021-11-5 14:48
具体还可以参考博客内容：https://www.cnblogs.com/DoreenLiu/p/15474470.html的完整描述。
