【FAQ】C5G开发板如何获取1GHz信号输出?

[复制链接]
发表于 2022-8-23 09:43:30 | 显示全部楼层 |阅读模式
Q:使用C5G开发板,如何获取1GHz信号输出?

A:1、可以用板载外部晶振提供时钟,选择普通PLL,内部倍频最高可到1.6G(fvco),再通过收发器的TX通道输出;

图中的fout_ext 是一般PLL out的IO,这没办法到1G。


2、可以选择收发器通道,用收发器专用PLL ,可以达到3.125G 左右。

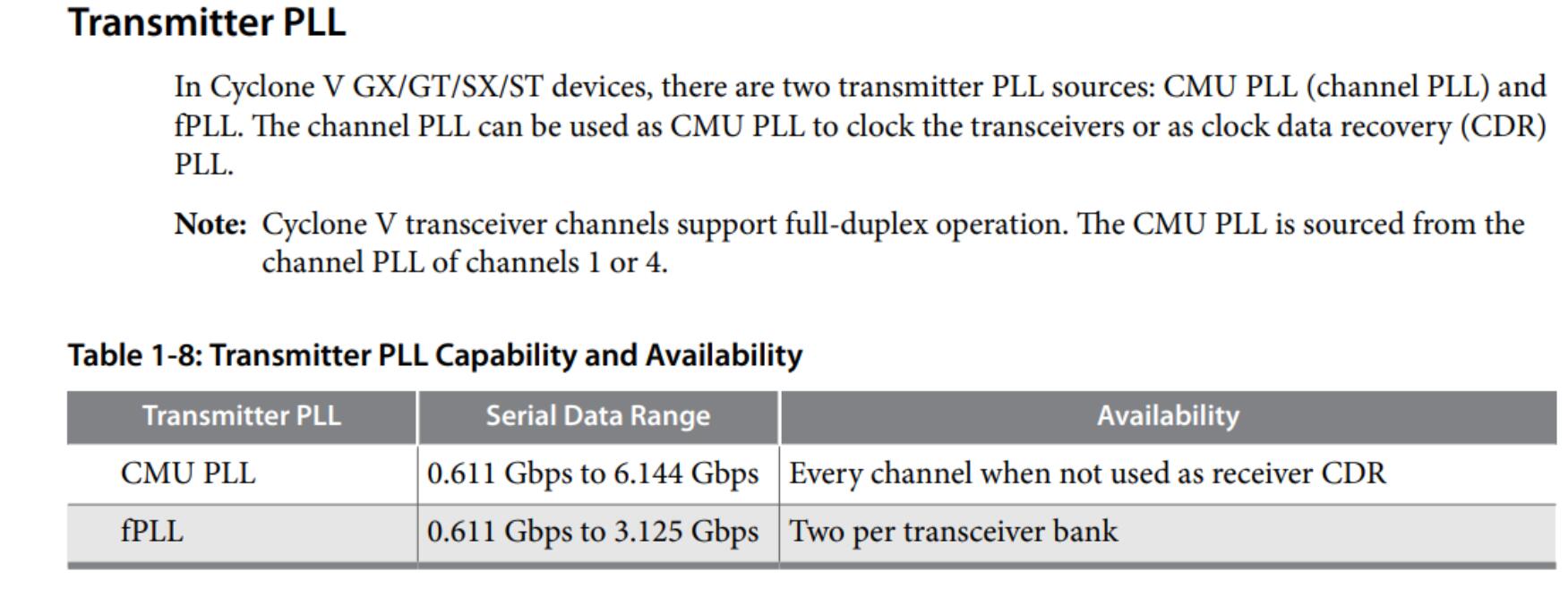

收发器的PLL有2种方式,一种是CMU PLL,另一种是fPLL。



注:上图中的PLL规范详见Cyclone V器件数据表


发表于 2022-10-13 15:03:08 | 显示全部楼层
已整理知识卡片
