【FAQ】DE1-SoC_GHRD工程中HPS SDRAM时钟的理解

[复制链接]
发表于 2021-6-23 09:28:11 | 显示全部楼层 |阅读模式
本帖最后由 BOB_Sun 于 2022-9-19 09:18 编辑

Q: DE1_SoC_GHRD工程,打开Qsys系统,看到f2h_sdram0_clock连接的是50MHz clk_0。

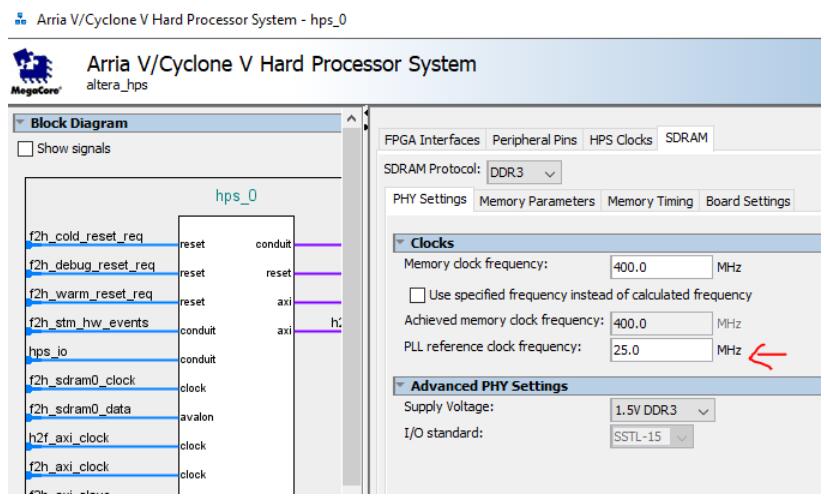

但是在hps_0的SDRAM标签栏看到参考时钟是25MHz,这要怎么理解呢?

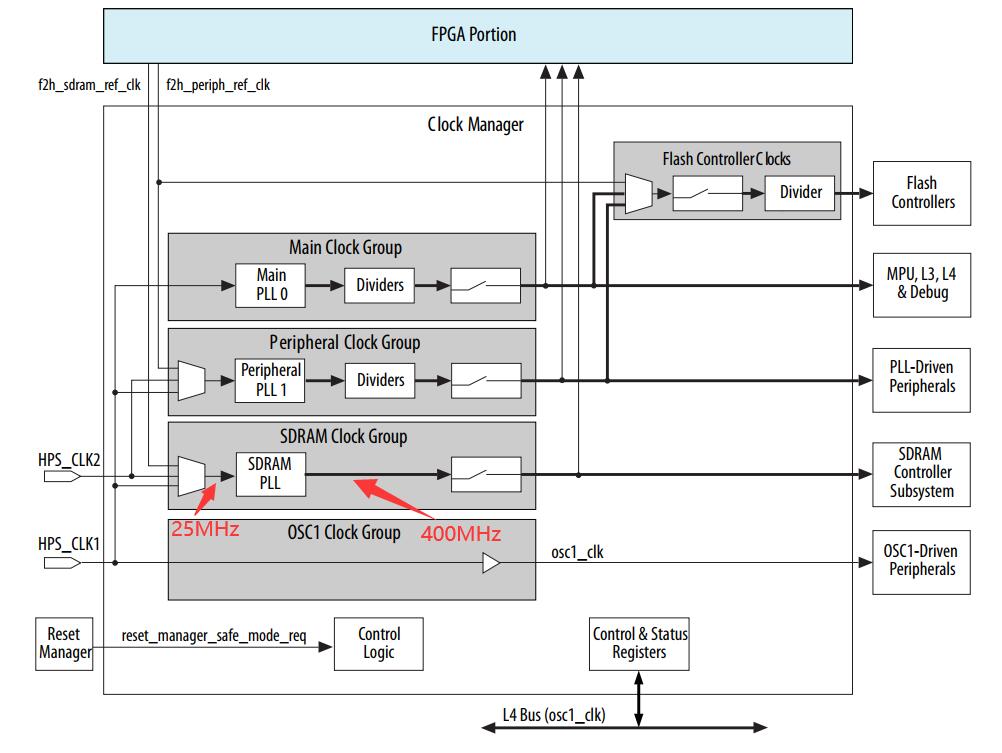

A: 50MHz clk_0是FPGA-to-HPS bridge的时钟,而HPS SDRAM PLL的时钟是25MHz,来自HPS_CLK2 (EOSC2),  HPS_CLK1 (EOSC1)或f2h_sdram_ref_clk(一般没用这个时钟作为sdram的参考时钟),可以参考Cyclone V 硬核处理器系统技术参考手册中关于Clock Manager部分的介绍。

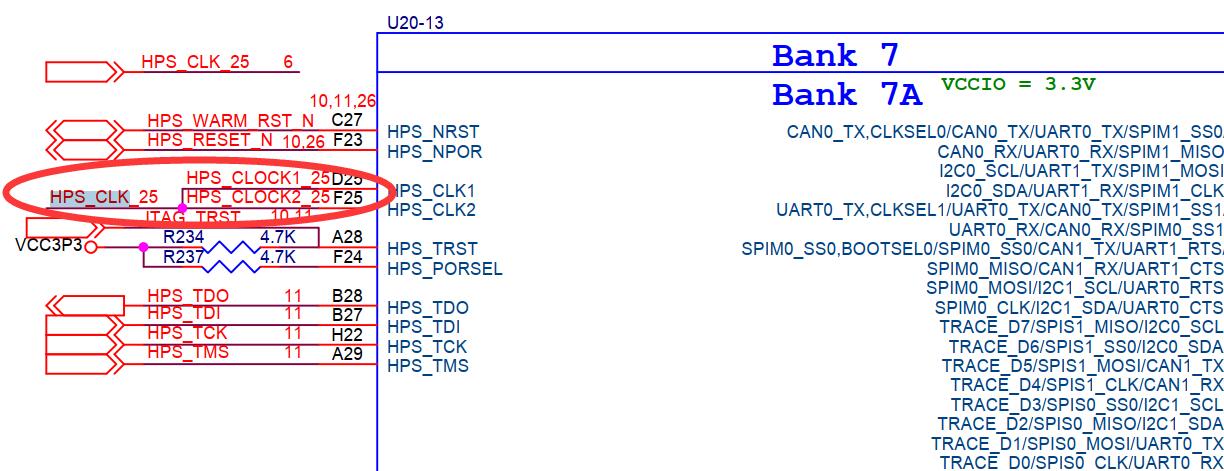

EOSC2、EOSC1来自外部晶振提供的时钟但不是直连(见DE1-SoC电路图),而f2h_sdram_ref_clk由FPGA fabric提供。

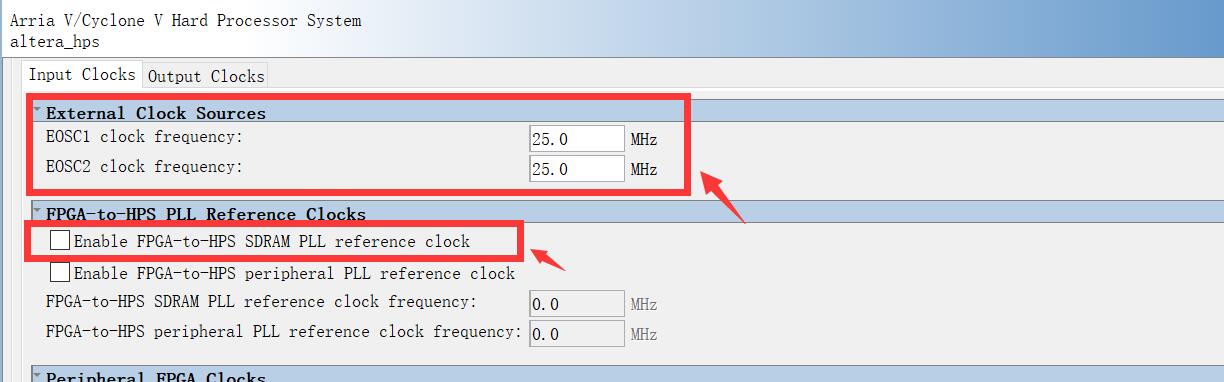

关于如何设置选择Cyclone V SoC器件的HPS SDRAM PLL时钟源是HPS_CLK2 (EOSC2),  HPS_CLK1 (EOSC1)还是f2h_sdram_ref_clk,就不是在HPS IP GUI中设置,HPS SDRAM PLL 的时钟源由Preloader控制,可以通过以下方法设置:

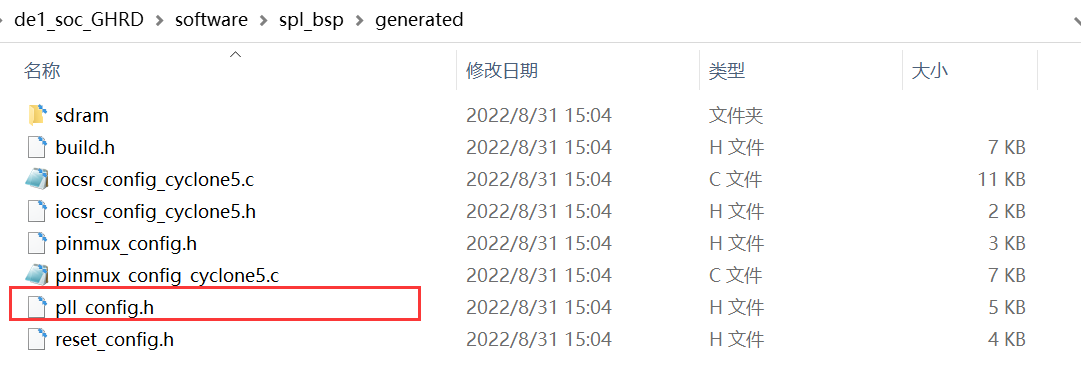

1. 在generate spl-bsp后创建的BSP目标路径de1_soc_GHRD\software\spl_bsp\generated下,会生成pll_config.h文件:

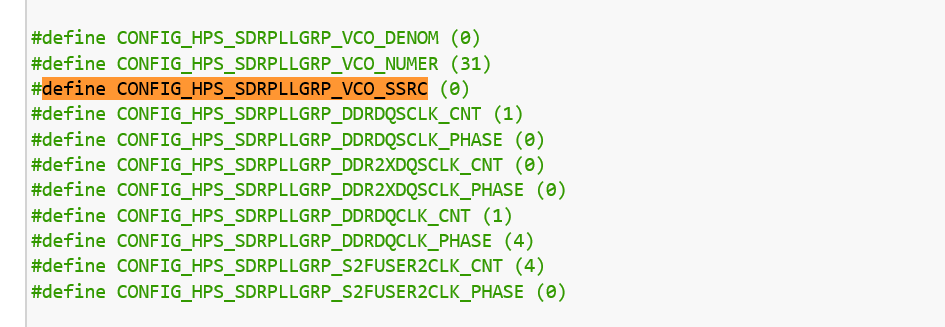

2. 在 pll_config.h 文件中,修改以下语句括号中的值就可以设置时钟源:
    #define CONFIG_HPS_SDRPLLGRP_VCO_SSRC (0)
    0:使用eosc1_clk作为 HPS SDRAM PLL 参考时钟源;
    1:使用eosc2_clk作为 HPS SDRAM PLL 参考时钟源;
    2:使用f2s_sdram_ref_clk作为 HPS SDRAM PLL 参考时钟源。
默认是0,即HPS SDRAM PLL时钟源默认是EOSC1。
3. 编译Preloader并创建Preloader image。
发表于 2022-9-19 16:28:33 | 显示全部楼层
已整理知识卡片
