【DE10-Nano系列教程】工具篇(一)-Quartus软件安装

[复制链接]
发表于 2020-7-7 10:58:13 | 显示全部楼层 |阅读模式
本帖最后由 BOB_Sun 于 2020-7-8 13:52 编辑

本帖为友晶科技原创帖,未经许可,不得以任何方式复制或者抄袭本文档之部分或者全部内容。如需要完整文档或转载帖子,请联系sales@terasic.com.cn

一、软件概述
Intel Quartus Prime 设计软件是一个公开的供开发人员进行开发的集成平台,可以在不借助其他任何工具的情况下,使用Quartus Prime 设计各种 FPGA 程序。
Quartus Prime 设计软件提供了设计 FPGA、SoC 和复杂可编程逻辑器件 (CPLD) 所需的从设计输入和综合直至优化、验证和仿真各个阶段的一切工具。一个设计创建完成,软件就能将设计综合成逻辑电路,并根据所选择的目标器件的资源情况完成布局和布线,然后可以使用内建的编程器将设计加载到 FPGA 上。借助数百万个逻辑元件大幅增强设备的功能,为开发人员提供把握下一代设计机遇所需的理想平台。


二、Quartus Prime软件版本及支持的器件
从 15.1 版本开始,Quartus II 软件被更名为 Quartus Prime。Quartus Prime 软件分为三个不同的版本:精简版(Lite,免费版),标准版(Standard),专业版(Pro),如下图所示。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

精简版类似于 Quartus II 的 Web 版本,是免费的,不需要软件许可( License)便可使用,但精简版只支持一部分器件且缺少一些标准版和专业版所具有的功能。标准版类似于 Quartus II subscription 版本,支持更多的器件,且在 30 天试用期结束后需要获取软件许可(License)才可以使用。专业版是新增版本,需要软件许可才能使用,支持 Arria 10 和 Stratix10 以及 Cyclone10 GX 器件,但是 Cyclone10 GX 不需要 License 支持。关于这三个版本区别,请查看 Intel 文档:https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/po/ss-quartus-comparison.pdf 了解更多信息。
下表列出了这三个版本的Quartus Prime软件具体能支持的FPGA器件
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0


三、Quartus Prime软件的下载及安装
3.1 下载
首先,请前往 Intel FPGAs下载中心:https://www.intel.cn/content/www/cn/zh/programmable/downloads/download-center.html 下载 Quartus Prime 18.1 标准版、器件库(根据设计需求下载相应的器件库,本教程以下载安装 Cyclone V 器件库为例)及补丁包,如下图所示
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

下载完成后如下图所示
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

解压后如下图所示。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

3.2 安装
按照以下步骤进行安装:
1. 双击 QuartusSetup-18.1.0.625-windows.exe,弹出如下图所示的安装向导界面。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

2. 点击 Next, 出现如下图所示的 License Agreement 窗口。选择 I accept the agreement,并点击 Next。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

3. 之后出现安装路径设置,可以根据需要更改 Quartus Prime 软件的安装路径(如 C:\intelFPGA\18.1),也可以直接使用默认安装路径,如下图所示
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

4. 点击 Next,出现 Select Components 窗口,选择要安装的组件和器件,如下图所示。这样便会直接安装 Cyclone V 器件及补丁包 。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

5. 点击 Next,这里可以确认下已选的路径,如果需要修改路径,则点击 "Back" 返回修改;如果不修改,则点击 "Next"。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

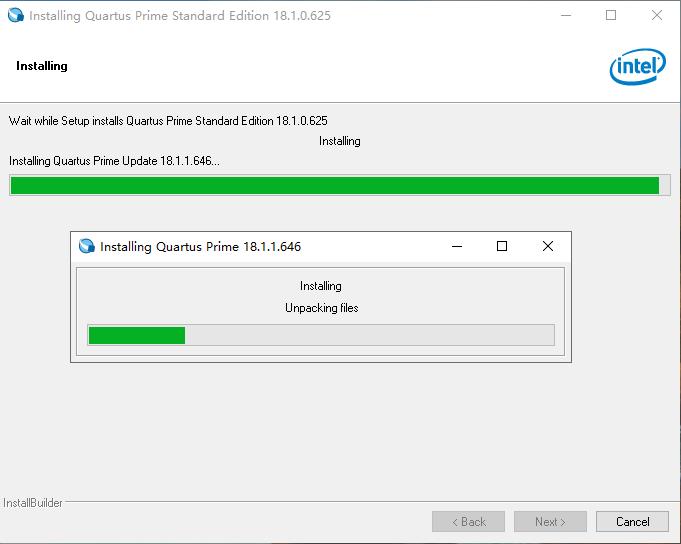

6. 开始安装 Quartus Prime 软件,如下图所示。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0
以下内容需要积分高于 0 才可浏览




7.软件安装完成后,会出现提示软件安装成功的界面,如下图所示,勾选 "Launch USB Blaster II driver installation" 以安装 "USB Blaster II" 驱动,点击 Finish。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

8. 这时,会出现安装 USB Blaster 驱动的界面。如下图所示,点击 "下一步" 即可自动安装 USB Blaster 驱动。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

9. 驱动安装成功后的界面如下图所示,点击完成关闭窗口。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

3.3 30 天试用期
当 USB Blaster II 驱动安装成功之后,会出现 "License Set Required" 窗口,选择 "Start the 30-day evaluation period with no license file(no device programming file support)",如下图所示,即可开始 30 天的试用期。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0

再次打开软件时,会看到窗口显示评估模式 "Evaluation Mode",提示 30 天试用期的截止时间,如下图所示。
游客,本帖隐藏的内容需要积分高于 1 才可浏览,您当前积分为 0
