【FAQ】自制FPGA板的JTAG口的 防插反防呆设计匹配UBT

Doreen

陆续有些UBT 用户反馈 UBT故障，结果发现好多都是U4 芯片损坏了，U4 是个levelshift IC，当客户自制FPGA板卡的JTAG和UBT接一起插反时，U4很容易就损坏了。

只能是特别注意自制FPGA板卡jtag 口的防呆设计，UBT 的软排是有防呆设计的：

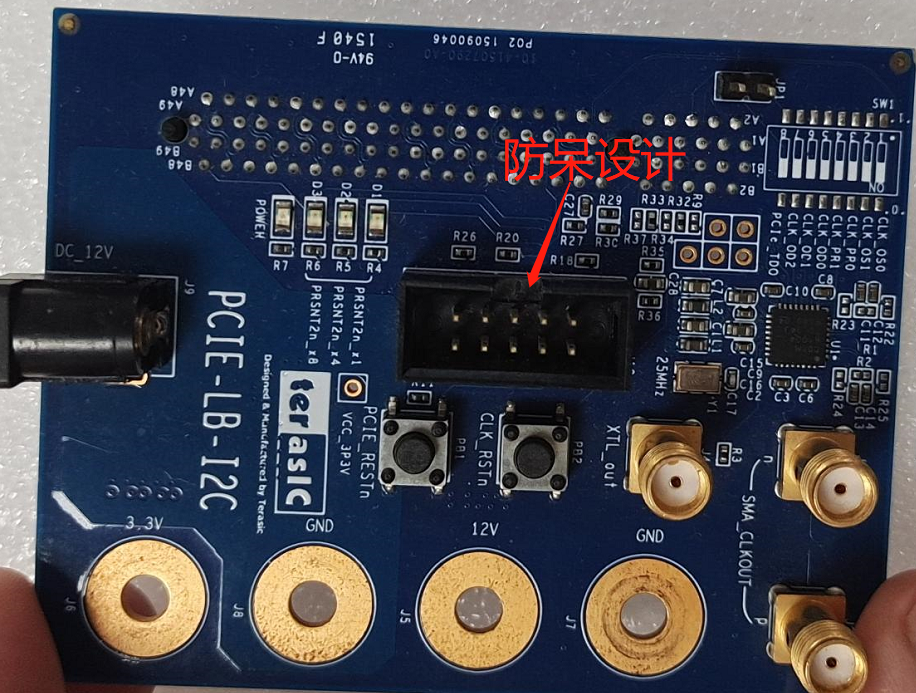

但是用户自己的FPGA板卡的jtag 口可能没有防呆设计，于是用起来很容易插反，所以客户自己的FPGA板卡jtag口上件可以参考这样设计:

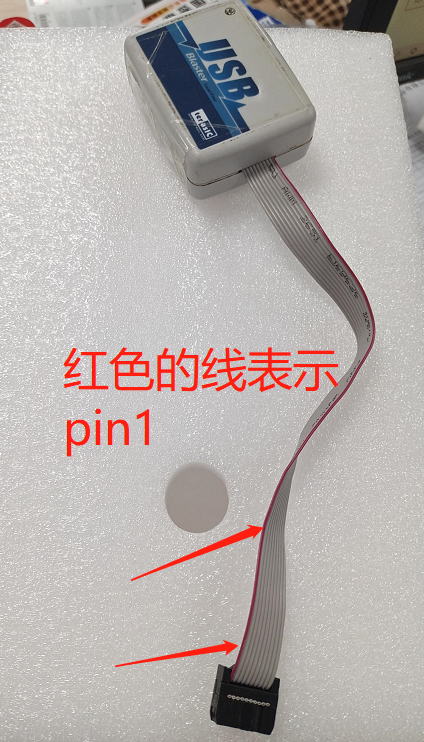

万一已经设计好了是没有防呆的，那么就自己对应pin1， 比如UBT的红色的那根线是pin1:
