VEEK-MT2S快速入门指南

wyzhou

声明：本帖为作者原创帖子，转载需声明为转载内容，附上此声明，并添加原文地址。
出处：http://www.myfpga.org/discuz/for ... d=270758&page=1

一、开发板组件配置

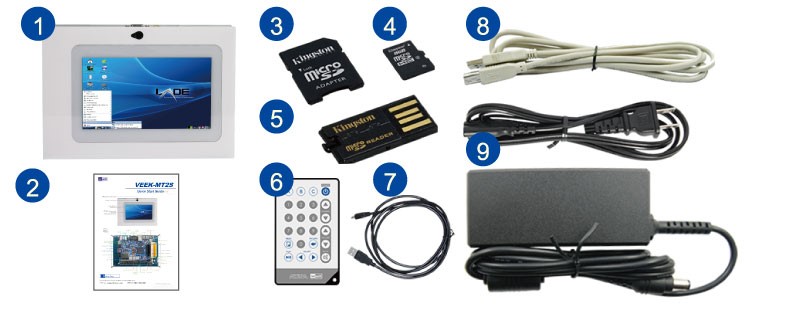

二、包装内容

1.        VEEK-MT2S 套件
2.        快速入门指南
3.        microSD 适配器
4.        microSD 卡(已安装)
5.        读卡器
6.        红外遥控器
7.        A型转Mini-B型USB连接线
8.        A型转B型USB连接线
9.        直流电源适配器（12V）
           microSD 卡已预烧录LXDE Linux桌面系统程序。

三、资源
请通过链接：http://veek-mt2s.terasic.com/cd 下载 系统CD和Linux镜像文件。
请参考文档“VEEK-MT2S User manual.pdf"了解FPGA工程设计。
请参考文档“VEEK-MT2S Control Panel.pdf"了解基于QT创建的Control Panel工程设计。
VEEK-MT2S 系统CD内容

文件名	内容
User_Manual	包含用户使用文档和软件编程指南
Demonstrations	FPGA设计示例和LXDE Linux BSP
Schematic	触摸屏显示模块电路原理图
Datesheet	触摸屏显示模块上的主要组件数据表

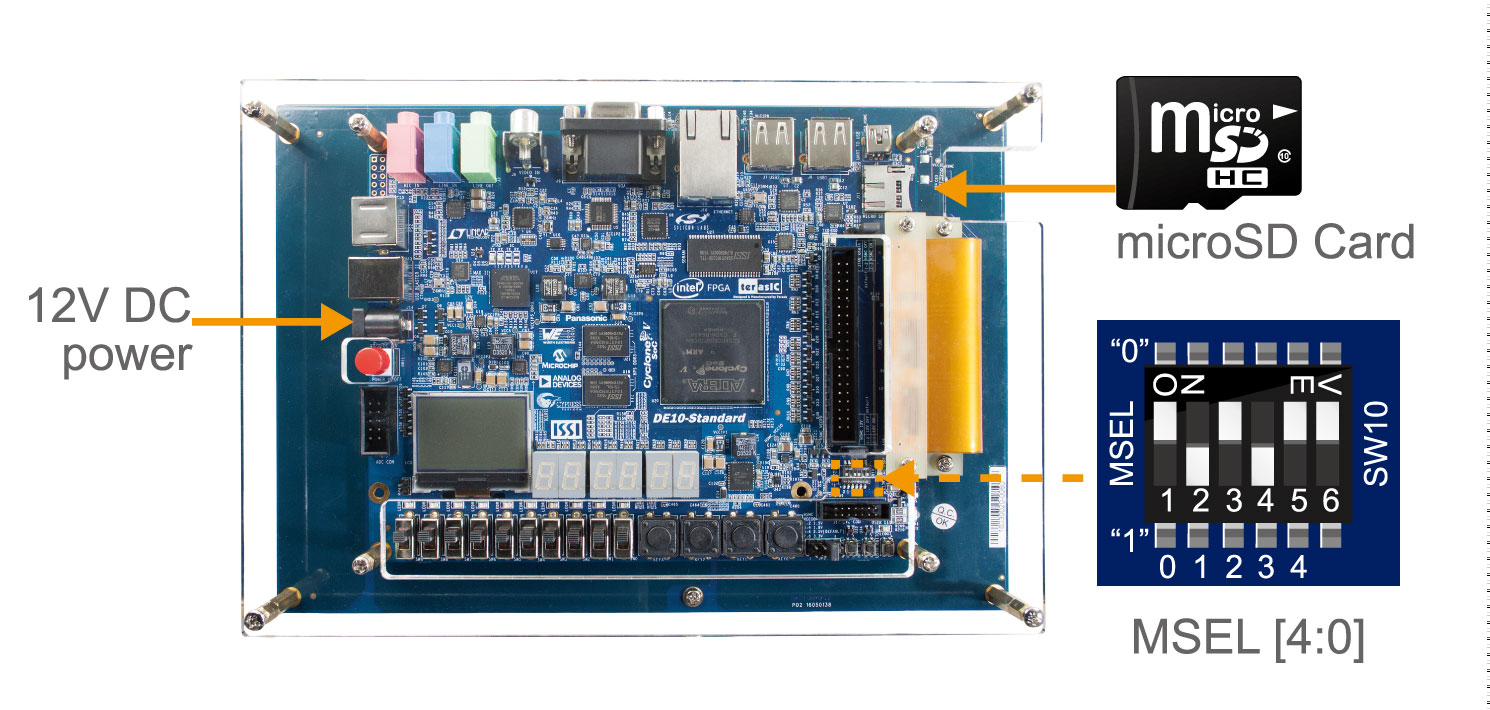

四、开机测试-HPS Linux
1.        确认烧录LXDE Linux 系统镜像的Micro-SD卡被插入VEEK-MT2S开发板Micro-SD卡槽（J11)中。
2.        设置SW10 MSEL[4:0] =01010 。
3.        将12V电源适配器连接到 VEEK-MT2S的电源接口(J14)。
4.        按下红色电源按键开机。

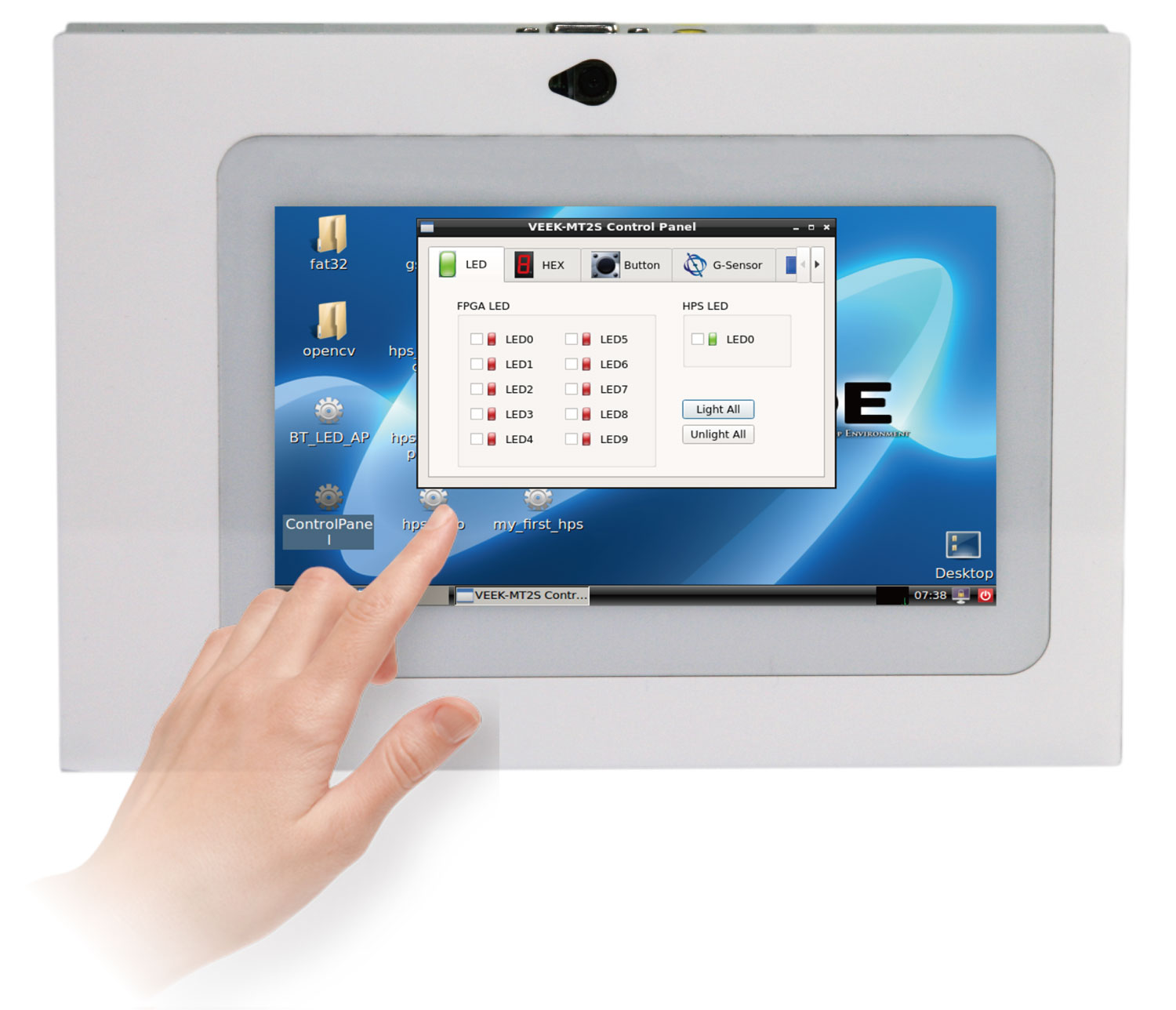

5.        LCD显示屏将显示LXDE桌面，轻触Control Panel 图标2次可执行Control Panel工具 。
6.        当弹出执行文件对话框时，轻按“Execute"按钮。
7.        触碰屏幕并通过Control Panel工具测试VEEK-MT2S外设。

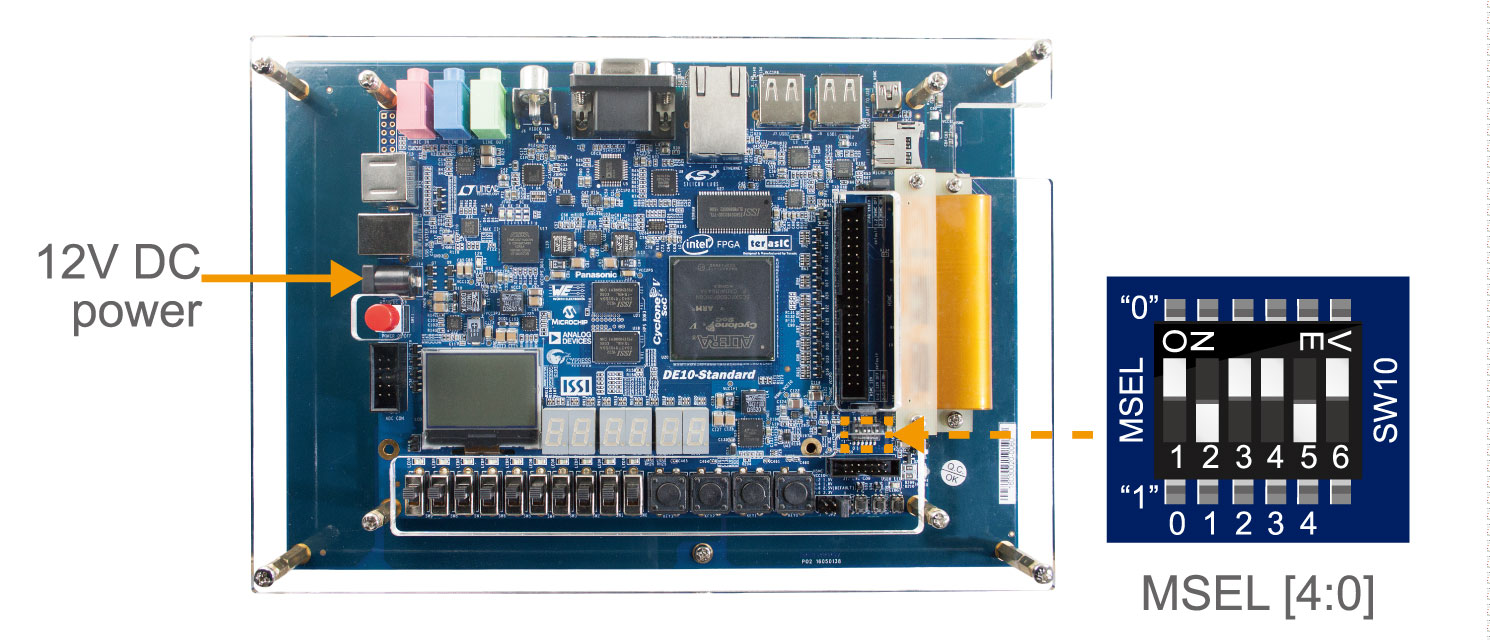

五、开机测试-FPGA EPCS
1.        设置SW10 MSEL[4:0] =10010 。
2.        将12V电源适配器连接到 VEEK-MT2S的电源接口(J14)。
3.        按下红色电源按键开机。

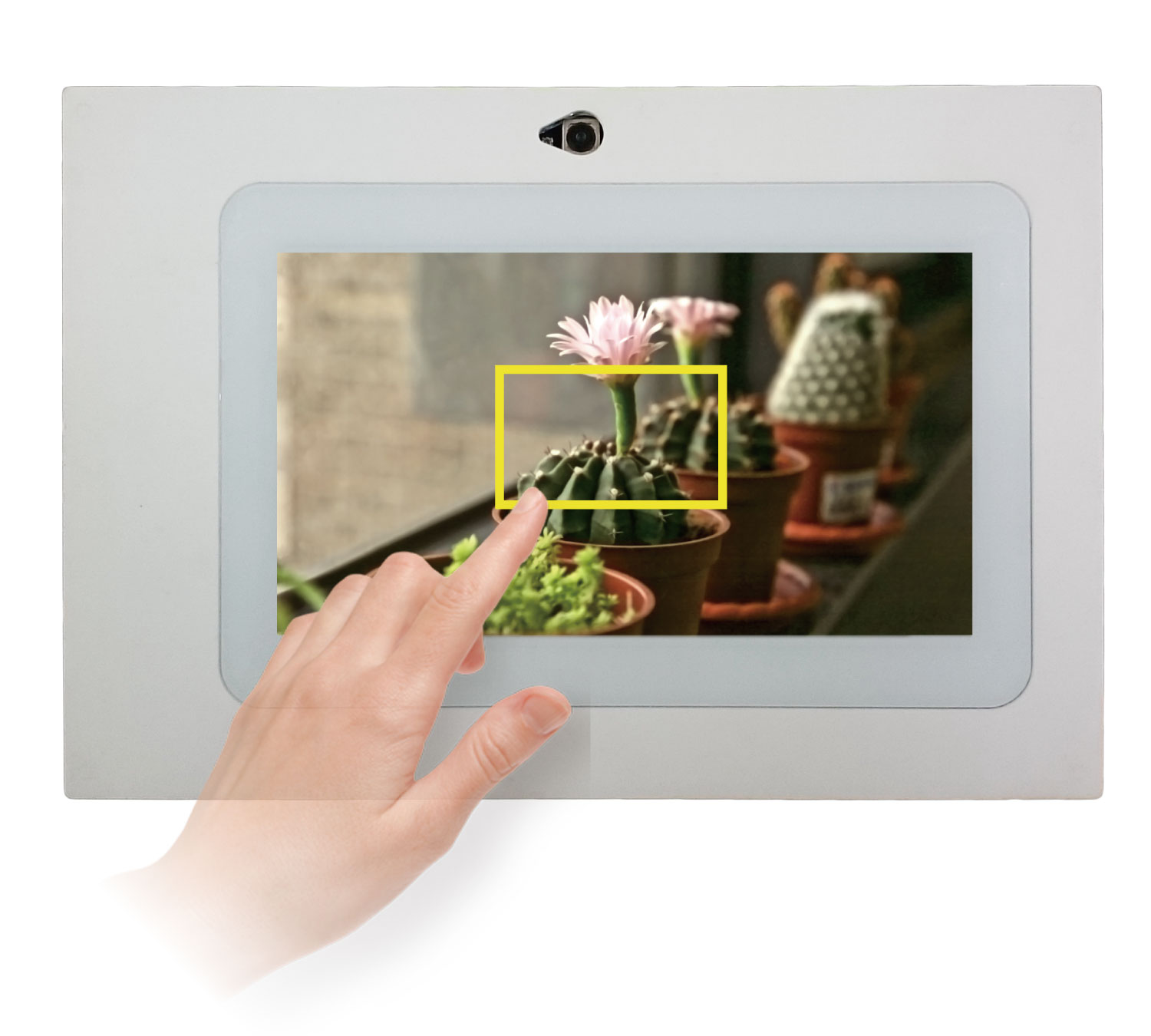

4.        摄像头采集到的图像将会显示在LCD显示屏上。
5.        单点触碰LCD显示屏上任意位置，激活相机自动对焦功能。
6.        使用放大/缩小触摸手势来聚焦相机拍摄区域。

六、获取帮助
如遇到任何问题，可通过以下方式联系我们：
邮箱：support@terasic.com.cn
微信服务号：
