标题: 关于DE2—70的VGA使用问题
要在显示器上显示棋盘格，将棋盘格数据存入存储器中，用VGA接口进行显示时，从显示器的状态可以看出是有信号输出，但只显示黑色，没有白色。请教各位VGA应怎样使用，问题可能出在哪里？

作者: Pocahontas 时间: 2010-7-29 23:53
是黑画面时先确定 (1) HSync 和 VSync 有没有对
(2) 确定R/G/B 都有正确打出
ps:利用 SignalTapII 看讯号

作者: WPZAC 时间: 2010-8-16 09:41
回复 2# Pocahontas

  请帮我分析分析，谢谢了
.WR1_DATA({sCCD_R[11:7], sCCD_G[11:6],  sCCD_B[11:7]}),//16位
.WR1(sCCD_DVAL),
.WR1_ADDR(0),
.WR1_MAX_ADDR(480*340),
.WR1_LENGTH(9'h100),
.WR1_LOAD(!DLY_RST_0),
.WR1_CLK(CCD_PIXCLK),
// FIFO Write S2
.WR2_DATA({sCCD_R[11:7], sCCD_G[11:6],  sCCD_B[11:7]}),//将write1再写入write2
.WR2(sCCD_DVAL),
.WR2_ADDR(22'h100000),
.WR2_MAX_ADDR(22'h100000+480*340),
.WR2_LENGTH(9'h100),
.WR2_LOAD(!DLY_RST_0),
.WR2_CLK(~CCD_PIXCLK),
// FIFO Read Side 1
.RD1_DATA(Read_DATA3),//送往vga显示输出
.RD1(Read),
.RD1_ADDR(0),
.RD1_MAX_ADDR(480*340),
.RD1_LENGTH(9'h100),
.RD1_LOAD(!DLY_RST_0),
.RD1_CLK(~VGA_CTRL_CLK),
// FIFO Read Side 2
RD2_DATA(GPIO0_D[15:0]), //送往GPIO0数据给NIOS处理
.RD2(GPIO0_D[18]),//NIOS控制。是否发送数据给NIOS
.RD2_ADDR(22'h100000),
.RD2_MAX_ADDR(22'h100000+480*340),
.RD2_LENGTH(9'h100),
.RD2_LOAD(!DLY_RST_0),
.RD2_CLK(GPIO0_D[31]),//NIOS控制的时钟

write1的内容送vga显示，write2的内容送NIOS处理

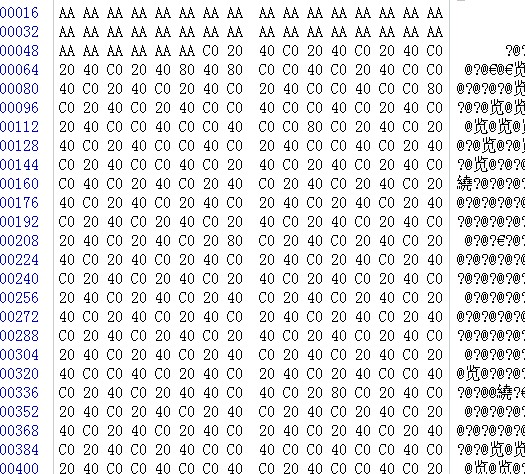

我将write1的内容再写入到write2，之后从write2读出数据送NIOS处理，rgb数据打包为bmp图片存储起来
问题是：

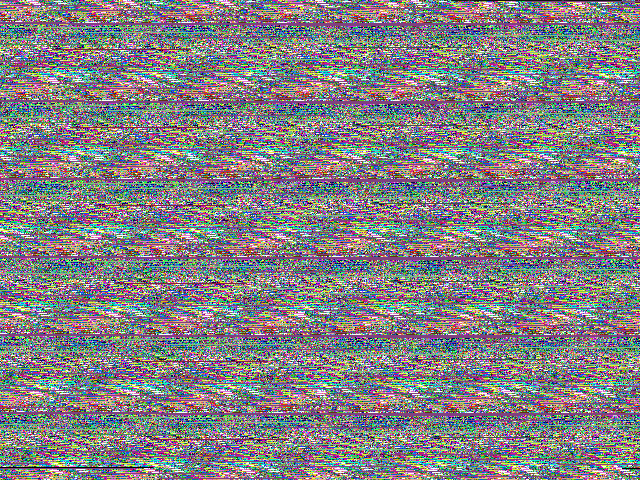

1.最后显示的bmp图片是彩色的，跟雪花一样。送往显示屏的是好的。NIOS算法这边的程序是正确的，问题就出在发送数据这边。
2.当我按下暂停键时候write2里面的数据不变了，这个时候数据发送出去，出现雪花难道是发送数据的地址没有+1吗？发送的全是地址开始处的16位数据？
3.如果每发送一次地址+1，那么我用nios产生时钟，时钟到达则从write2里面发送一次16位数据给nios。这样的话write2里面的数据就会全部送往NIOS，那么为什么还要出现雪花呢？
4.我这样认为的：按下暂停键，write2里面的内容就不变了（vga显示的图像也暂停了），这个时候NIOS控制时钟，时钟下降沿到达则发送一次.RD2_DATA(GPIO0_D[15:0])数据，然后将数据填入到数组里面，接着第二次循环等等，直到数组填满，这样NIOS就全部拿到了采集的vga数据打包为bmp
5.我的这种想法对吗？特别是地址+1这个地方，是自动+1，还是得我来控制+1呢？
