标题: 【DE10-Nano系列教程】FPGA篇(四)--复用器 [打印本页]
作者: BOB_Sun    时间: 2020-7-15 17:38
标题: 【DE10-Nano系列教程】FPGA篇(四)--复用器
本帖最后由 BOB_Sun 于 2020-7-30 17:10 编辑

本帖为友晶科技原创帖，未经许可，不得以任何方式复制或者抄袭本文档之部分或者全部内容。如需要完整文档或转载帖子，请联系myfpga@terasic.com.cn。

一、概述


作者: BOB_Sun    时间: 2020-7-15 17:38
二、设备
1. 硬件
（注：Terasic DE10-Nano 是一款基于 Intel® Cyclone V SoC FPGA 的开发套件，为开发者提供了灵活的可重构硬件设计平台。如需了解该套件的详情，请访问 Terasic DE10-Nano 官网。）
2. 软件

作者: BOB_Sun    时间: 2020-7-15 17:47
本帖最后由 BOB_Sun 于 2020-7-16 13:47 编辑

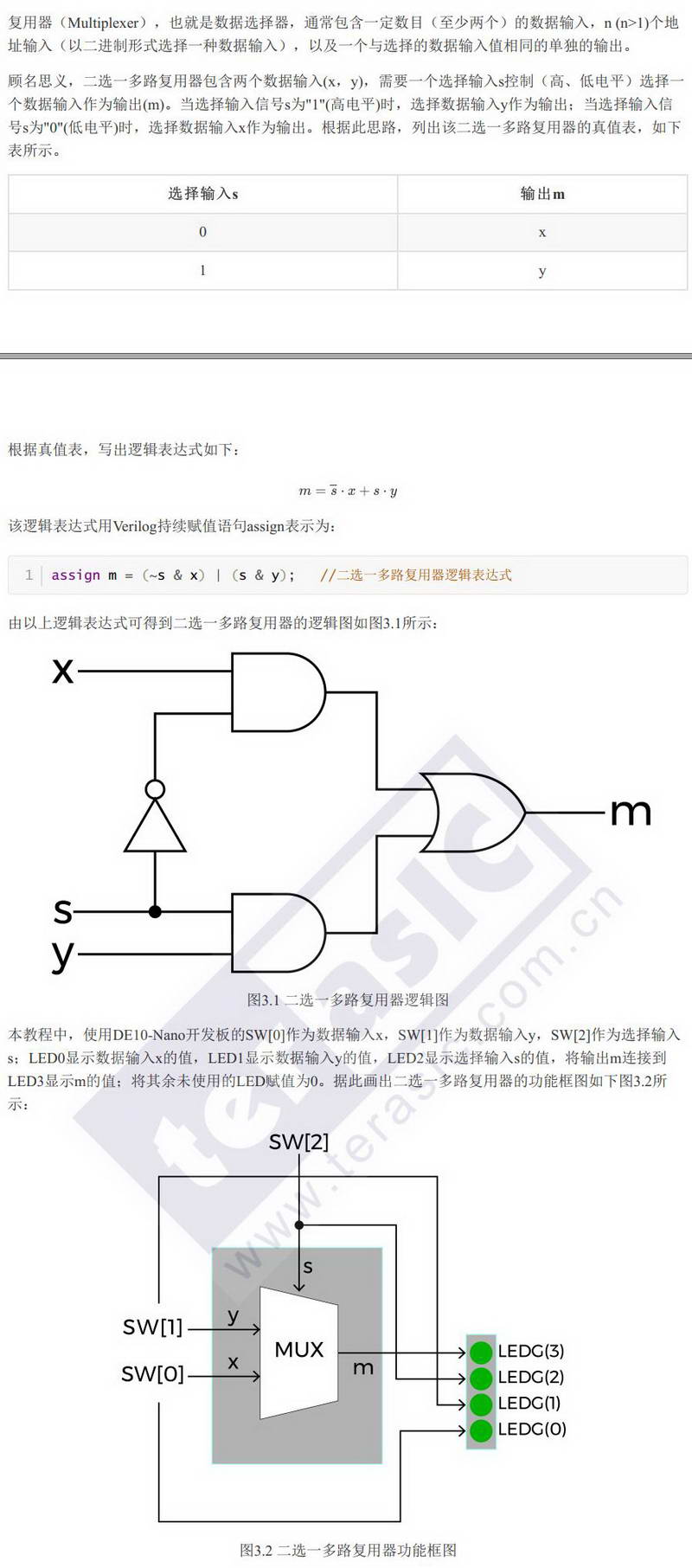

三、设计思路


作者: BOB_Sun    时间: 2020-7-15 17:48
本帖最后由 BOB_Sun 于 2020-7-16 13:52 编辑

三、操作步骤

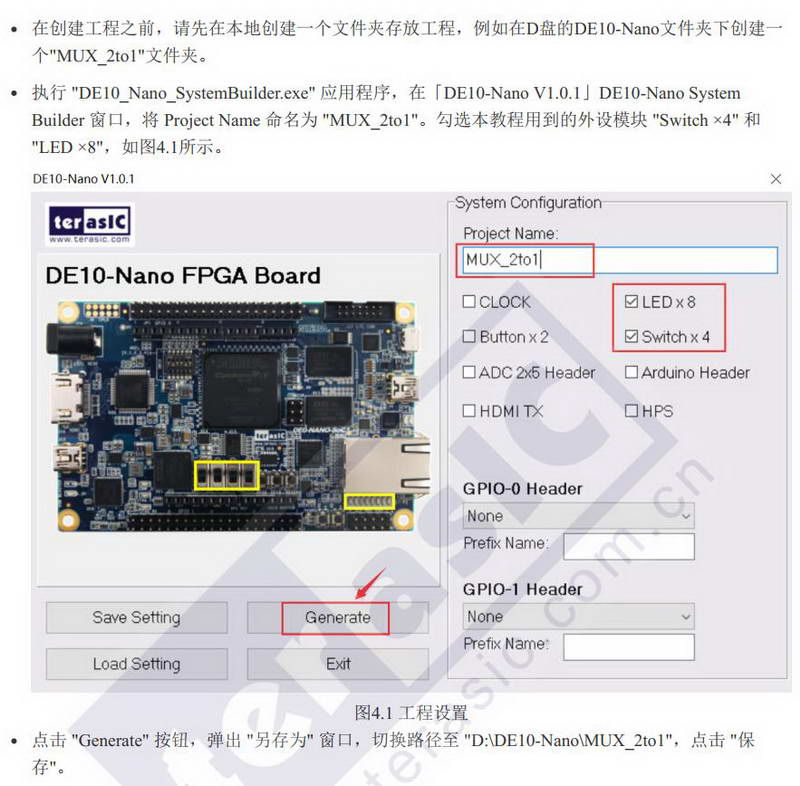

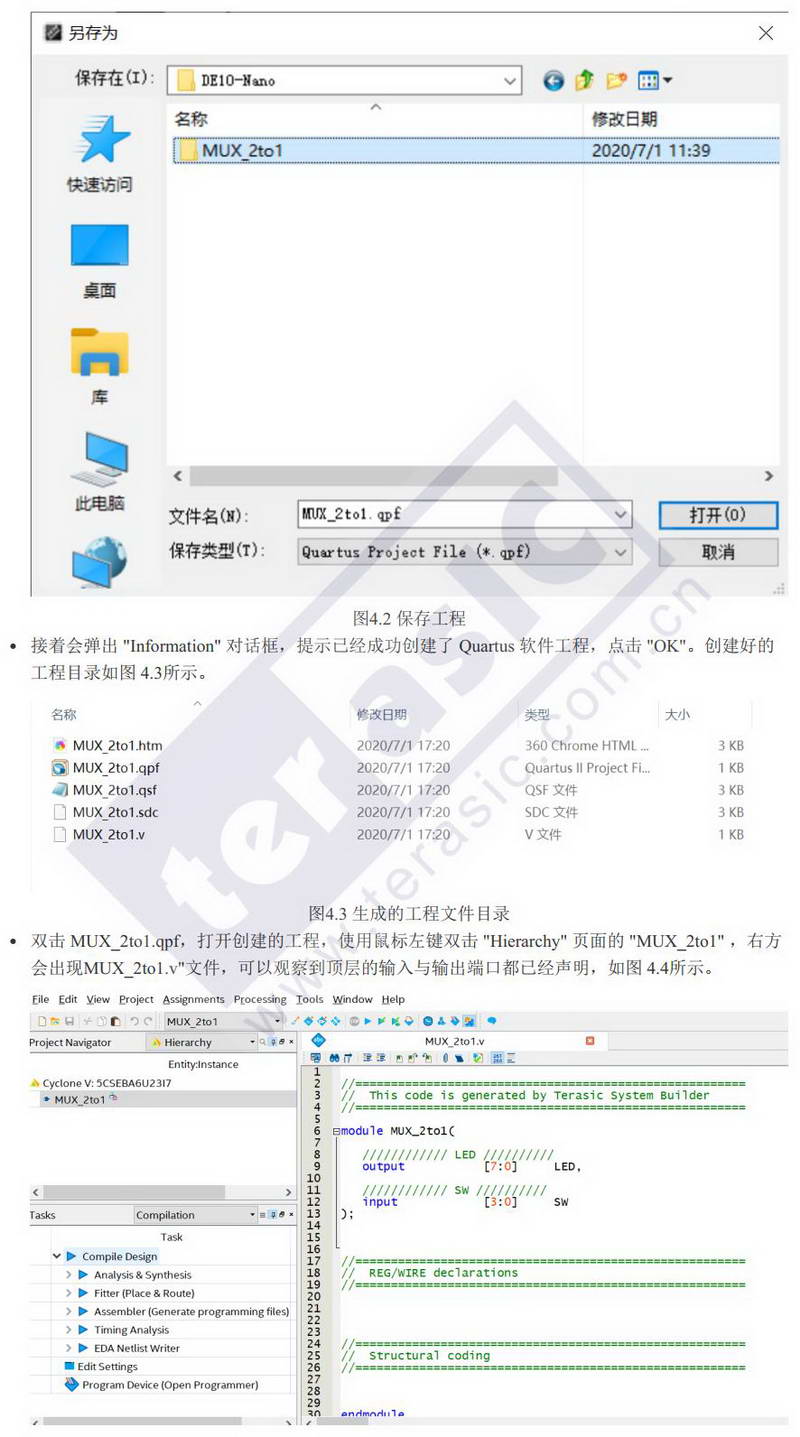

4.1创建Quartus工程

4.2 创建 Verilog 模块

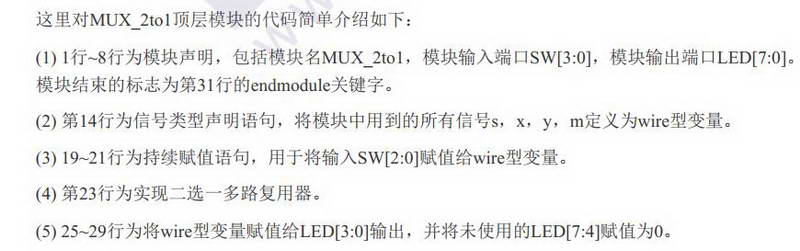

在MUX_2to1.v文件的REG/WIRE declarations空白处填写信号类型声明语句；在Structural coding空白处填写逻辑功能定义语句，完整代码如下所示：
  1. module MUX_2to1(

  3.         //////////// LED //////////
  4.     output                     [7:0]                LED,   //输出端口

  6.         //////////// SW //////////
  7.     input                      [3:0]                SW     //输入端口
  8. );

  10. //=======================================================
  11. //  REG/WIRE declarations
  12. //=======================================================
复制代码
  1. //=======================================================
  2. //  Structural coding
  3. //=======================================================
复制代码
  1. [code]assign x = SW[0];        //将SW[0]的逻辑输入值赋给x
  2.     assign y = SW[1];        //将SW[1]的逻辑输入值赋给y
  3.     assign s = SW[2];        //将SW[2]的逻辑输入值赋给s

  5.     assign m = (~s & x) | (s & y);   //将逻辑表达式的值赋给m

  7.     assign LED[0] = x;      //LED[0]显示数据输入x的值
  8.     assign LED[1] = y;      //LED[1]显示数据输入y的值
  9.     assign LED[2] = s;      //LED[2]显示地址输入s的值
  10.     assign LED[3] = m;      //LED[3]显示选择输出m的值
  11.     assign LED[7:4] = 4'b0;    //未使用的4个LED赋值为0

  13. endmodule
复制代码
[/code]

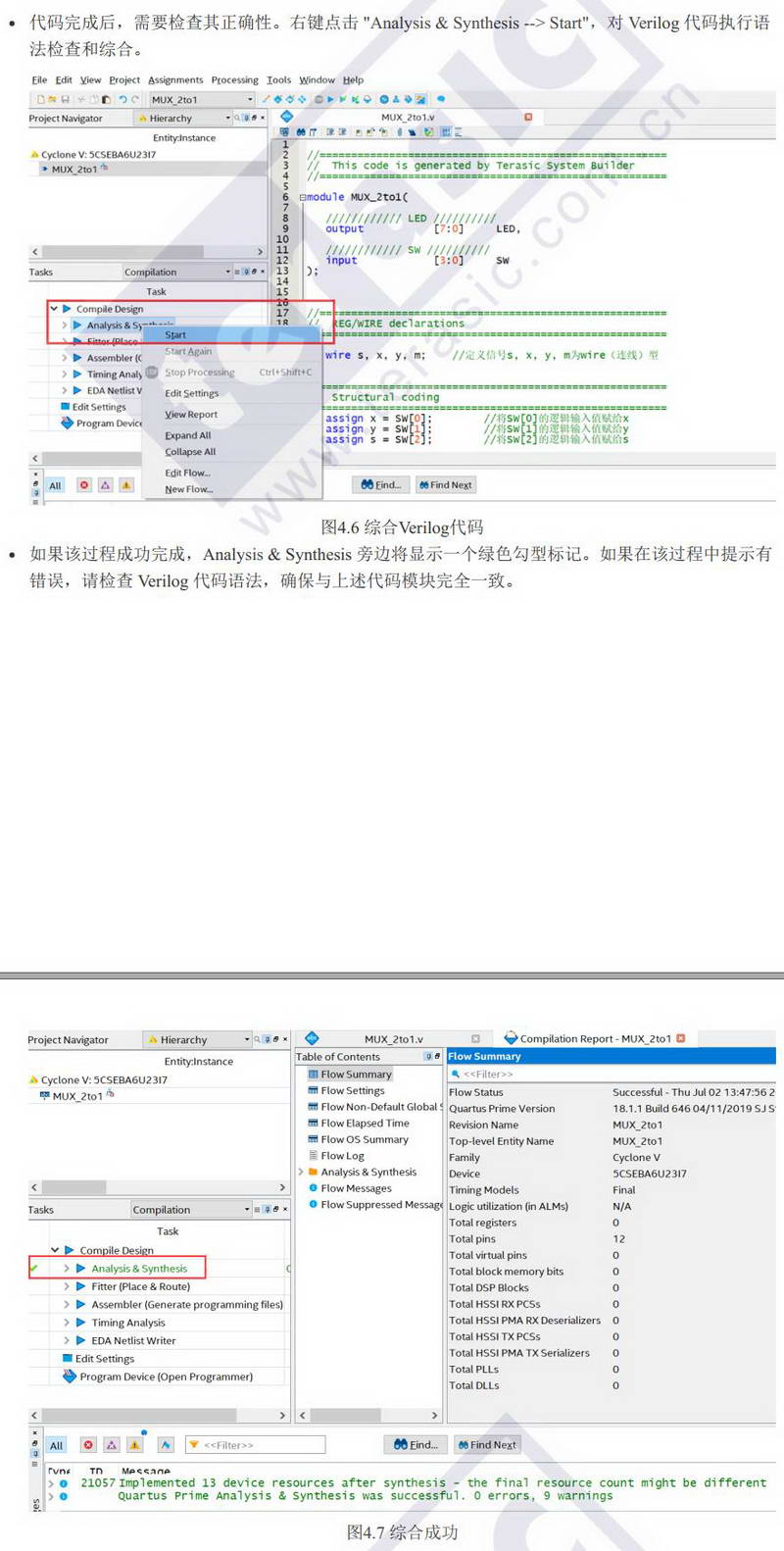

4.3 Verilog 代码综合

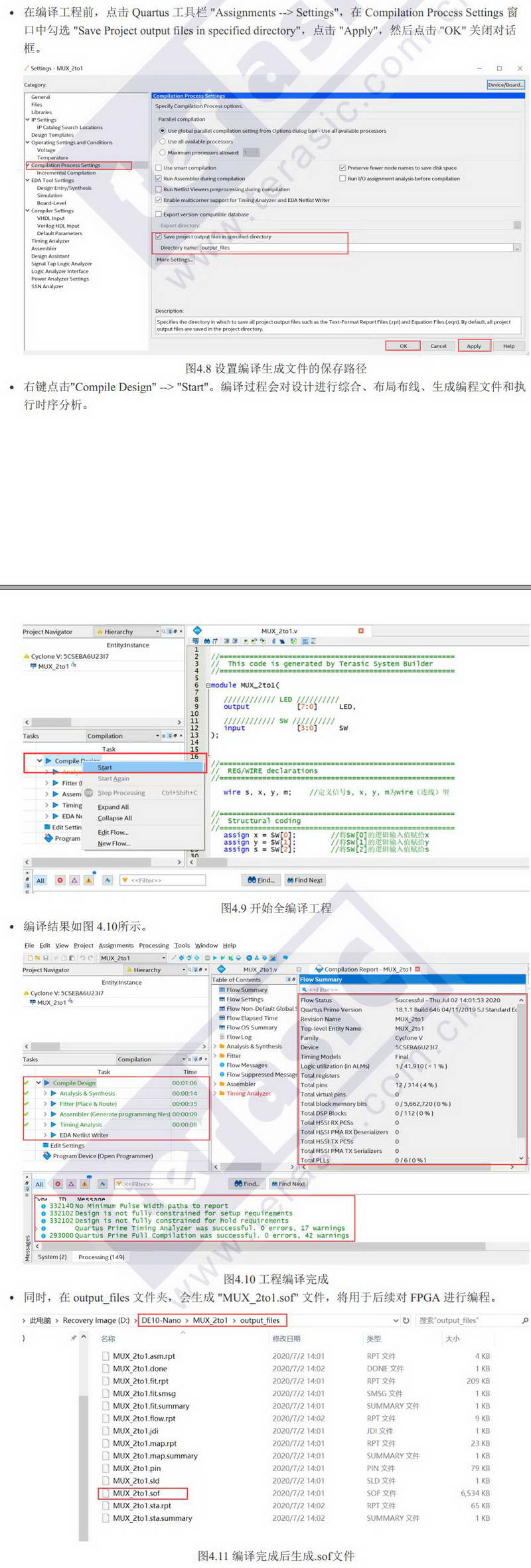

4.4 全编译工程

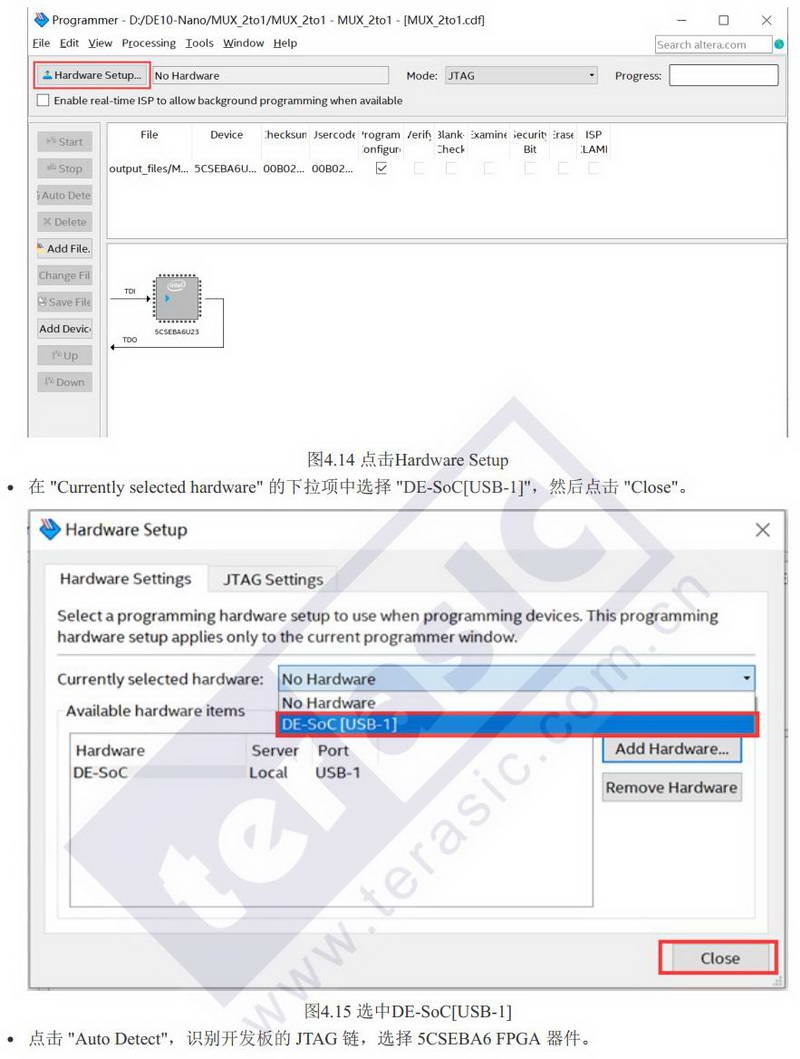

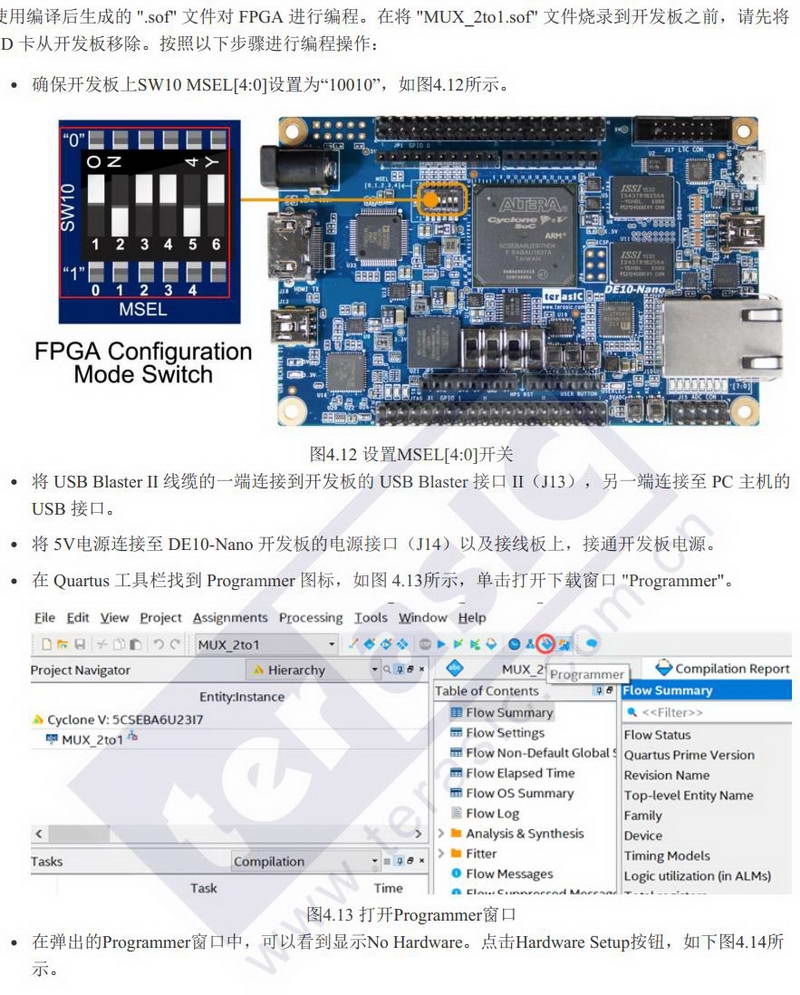

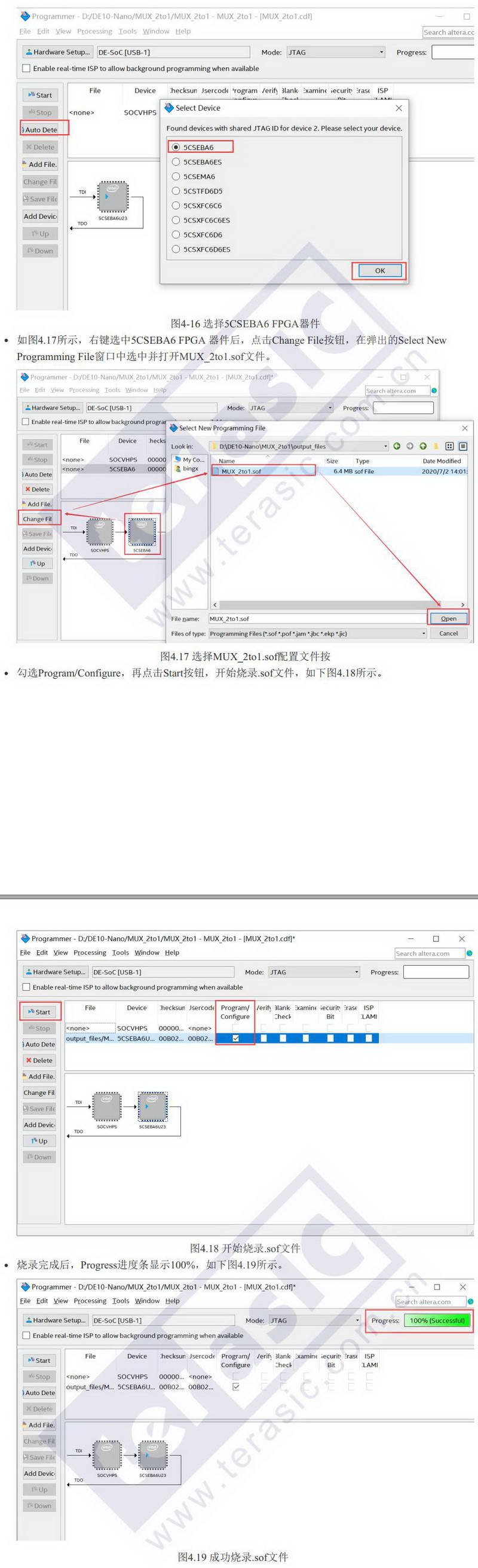

4.5 对 FPGA 编程

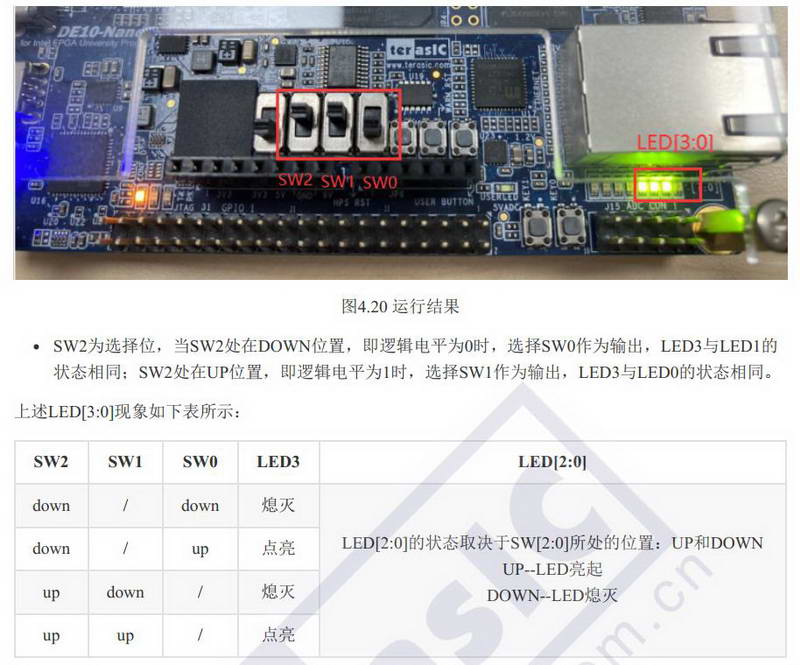

4.6 运行结果


















作者: BOB_Sun    时间: 2020-7-15 17:50
本帖最后由 BOB_Sun 于 2020-7-16 13:55 编辑

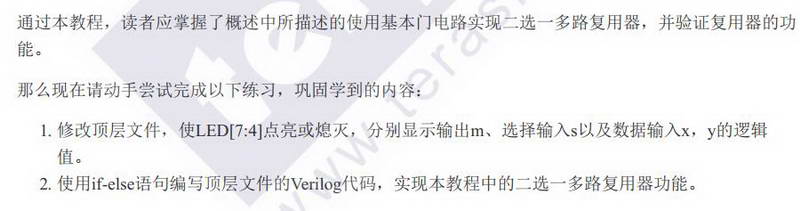

五、回顾与拓展


作者: BOB_Sun    时间: 2020-7-15 17:51
本帖最后由 BOB_Sun 于 2020-7-30 17:10 编辑

附录
1. 修订历史
版本 时间 修改记录
V1.0 2020.07.01初始版本


2. 版权声明
本文档为友晶科技自主编写的原创文档，未经许可，不得以任何方式复制或者抄袭本文档之部分或者全部内容。
版权所有，侵权必究。

3. 获取帮助
如遇到任何问题，可通过以下方式获取帮助：
（1）本帖下方直接留言。
（2）联系myfpga@terasic.com.cn
（3)关注微信服务号：
