标题: DE10-Standard 快速入门指南
本帖最后由 wyzhou 于 2020-6-19 09:54 编辑

声明：本帖为作者原创帖子，转载需声明为转载内容，附上此声明，并添加原文地址。
出处：http://www.myfpga.org/discuz/for ... 4&pid=270564&page=1

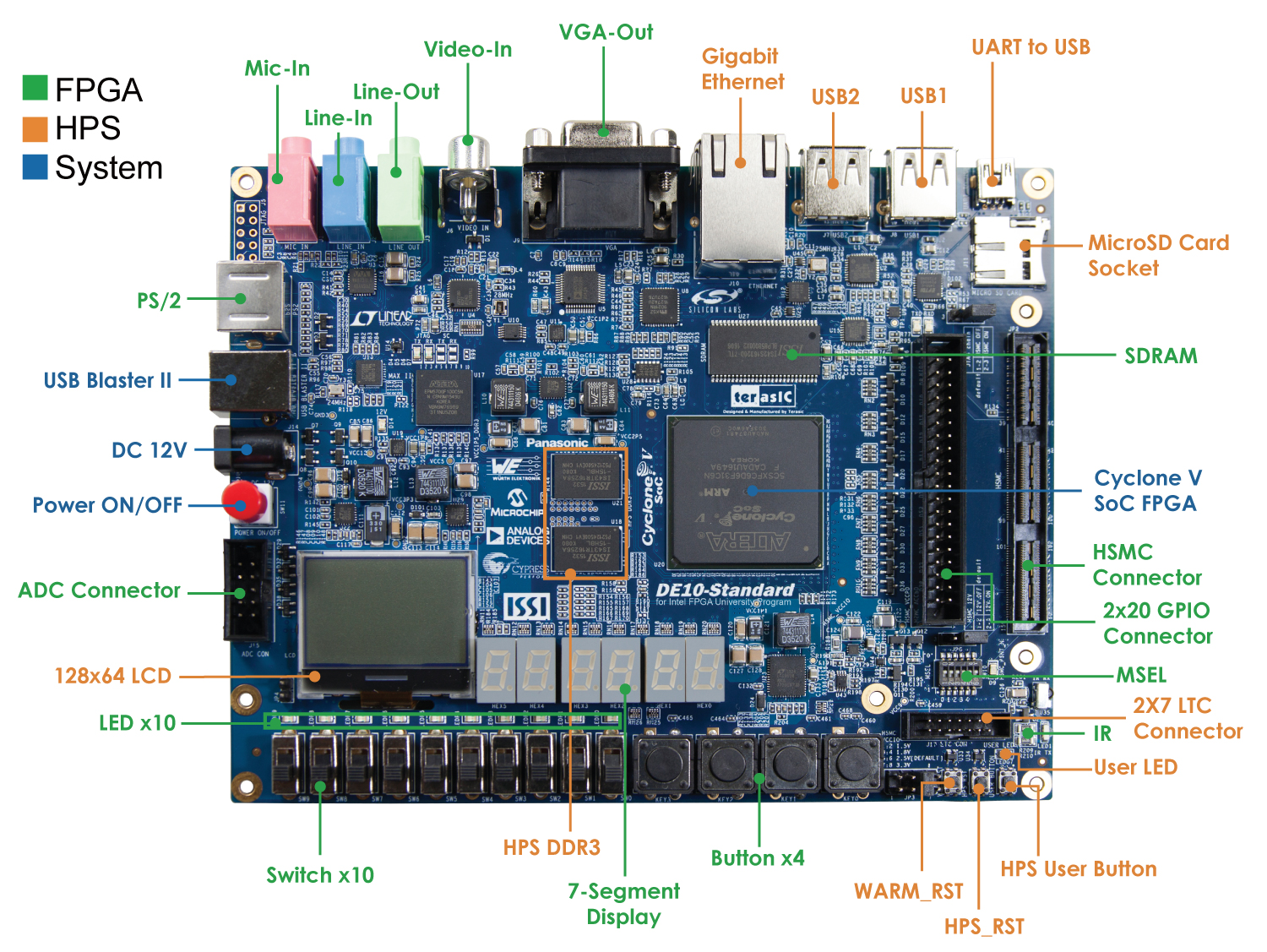

一、开发板组件配置
如需获取更多支持和资源，请访问：http://de10-standard.terasic.com

二、包装内容


三、开机测试：FPGA配置
1. 设置MSEL[4:0] = 10010, 开发板工作在FAST AS模式
2. 将电源适配器连接到DE10-Standard上电源接口，按下红色电源键开机。
3. 开发板上FPGA端的所有用户LED灯开始闪烁，7段数码管开始计数。
4. 连接VGA显示器到接口D-Sub接口（J9），VGA显示器会显示开发板图像。

四、DE10-Standard CD目录
用户可以通过链接http://de10-standard.terasic.com/cd 下载DE10-Standard 系统光盘.
DE10-Standard  CD目录
文件名 内容
User_Manual DE10-Standard使用手册
Demonstrations DE10-Standard开发板设计示例应用
DatesheetDE10-Standard开发板板载元器件数据表
Schematic DE10-Standard开发板电路原理图
Tools DE10-Standard开发及测试工具


五、 开始运行DE10-Standard开发板
为了帮助用户更系统地学习DE10-Standard，我们提供了一个参考文档(Learning_Loadmap.pdf)，该文档从开发板的基础操作开始，到完成HPS设计，循序渐进的指导用户如何高效的使用DE10-Standard开发板。
用户可以参考DE10-Standard CD 中Manual文件夹里的Getting_Started_Guide.pdf文档。该文档概述了硬件和软件设置，包括如何安装使用DE10-Standard 所需的必要软件工具的步骤。
该指南介绍了如何执行以下任务：
1. 软件安装: Quartus Prime 和 SoC EDS
2. 开发板启动：DE10-Standard上电
3. 进行FPGA系统测试：下载FPGA SRAM 对象文件(.sof)
4. 在DE10-Standard上运行Linux

六、开始第一个FPGA设计
有关于开发板完整描述，包括设计，使用， 请参考DE10-Standard CD Manual文件夹中My_First_FPGA.pdf 文件。
该文件描述完整的FPGA设计流程，包括：
1. 如何创建一个新的Quaruts Prime工程
2. 如何添加用户逻辑和使用MegaCore IP核
3. 如何下载.sof文件到FPGA，并观察结果

七、Linux BSP （板级支持包）
用户可以通过链接：http://de10-standard.terasic.com/cd 下载DE10-Standard Linux BSP.
操作以下步骤进行开机测试：

1. 从上述链接中下载LXDE Desktop Linux镜像文件
2. 解压缩Linux镜像文件并写入microSD 卡
3. 将MicroSD 卡插入DE10-Standard开发板上的SD卡槽
4. 将VGA显示器连接到DE10-Standard开发板上VGA接口
5. 将电源适配器连接到DE10-Standard电源插槽，按下红色电源键开机
6. 用户可以看到显示器上出现Linux企鹅图标
7. Linux启动过程大概需要35秒，最终在显示器上显示LXDE桌面
更多内容细节，请查阅CD中Getting_Started_Guide.pdf文件第5章节。

八、开始第一个HPS设计
DE10-Standard CD 中提供的开发板用户指南My_First_HPS.pdf, 详细描述了完整的设计流程，包括：
1. 如何创建和 构造一个C/C++工程
2. 如何将文档从PC复制到运行在DE10-Standard上的Linux文件系统中
3. 如何在DE10-Standard上运行Linux时加载可执行文件

九、获得帮助
请访问http://de10-standard.terasic.com 获取更多资源。
如遇到任何问题，可通过以下方式联系我们：
邮箱：support@terasic.com.cn
微信服务号：
